KATO Japanplan06-8

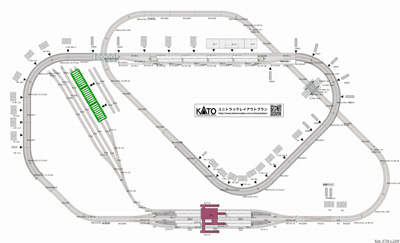

立体交差のある大型複線エンドレスプラン
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- 370 × 220 cm
- Track system
- UNITRACK
- Parts list
- 38 parts · with quantities
Source
Retrieved 2026-10-10
- Track plan ↗PDF · 1p
- Parts list ↗PDF · 2p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
38 parts34 pieces18 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| — | 20-860Possible match | V1 島式ホーム用待避線電動ポイントセット | — |
| — | 20-862Possible match | V3 車庫用引込線電動ポイントセット | — |
| — | 20-866 | — | — |
| — | 20-874Possible match | V15 複線駅構内線路セット | — |
| S248PC | 20-875Possible match | 複線駅構内延長線路 | 1 |
| S248 | 20-000 | — | 2 |
| R282-15 | 20-111 | — | 1 |
| 端数線路セット | 20-091 | — | — |
| WS248PC | 20-004 | — | 6 |
| WS186PC | 20-012 | — | 1 |
| WS62PC | 20-042 | — | 1 |
| WR414/381-45PC | 20-181 | — | 2 |
| — | 20-182 | — | — |
| 複線フィーダー線路セット | 20-043 | — | — |
| WS248VS | 20-401 | — | 4 |
| WR414/381VS-45 | 20-544 | — | 2 |
| — | 20-545 | — | — |
| 複線橋脚基本セット | 23-048Possible match | 複線勾配橋脚基本セット | — |
| 複線橋脚補助セット 1W,2W,3W,4W,4.5W | 23-049Possible match | 複線勾配橋脚補助セット | — |
| 複線トラス鉄橋ライトブルー | 20-436Possible match | 複線トラス鉄橋(ライトブルー) | 1 |
| — | 23-019Possible match | 複線橋脚 No.5 | — |
| EP-718-15L | 20-202Possible match | 電動ポイント6番(左) | 2 |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 2 |
| S50B-C | 20-048Possible match | 車止め線路C 50mm | 1 |
| — | 20-652Possible match | 自動踏切S基本セット | — |
| — | 20-653Possible match | 自動踏切S複線化セット | — |
| センサー線路用延長ケーブル | 20-654Possible match | センサー線路用延長ケーブル | 4 |
| — | 23-103 | — | — |
| — | 23-104 | — | — |
| 近郊型島式ホームセット | 20-120 | — | — |
| — | 23-107 | — | — |
| — | 23-108 | — | — |
| 近郊型橋上駅舎 | 23-122Possible match | 近郊形橋上駅舎 | — |
| 近郊型橋上駅舎拡張セット | 23-123Possible match | 近郊形橋上駅舎 拡張セット | — |
| 高架駅セット（イージーキット） | 23-125Possible match | 高架駅セット | — |
| 高架駅延長プレート（イージーキット） | 23-232Possible match | 高架駅延長プレート | — |
| 電車庫 TW | 23-300 | — | 3 |
| — | 22-012 | — | 1 |
| Total | 34 | ||
