KATO Japanplan06-13
幹線とローカル線の複合プラン
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- 400 × 120 cm
- Track system
- UNITRACK
- Parts list
- 41 parts · with quantities
Source
Retrieved 2026-10-10

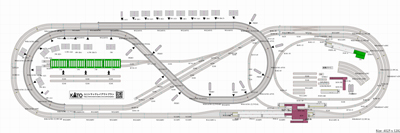

- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
41 parts43 pieces13 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| — | 20-862Possible match | V3 車庫用引込線電動ポイントセット | — |
| — | 20-866 | — | — |
| — | 20-874Possible match | V15 複線駅構内線路セット | — |
| S248PC | 20-875Possible match | 複線駅構内延長線路 | 1 |
| S248 | 20-000 | — | 5 |
| S124 | 20-020 | — | 1 |
| S62F | 20-041 | — | 1 |
| R282-45 | 20-110 | — | 1 |
| R315-45 | 20-120 | — | 1 |
| R348-30 | 20-130 | — | 1 |
| R381-30 | 20-140 | — | 1 |
| R481-15 | 20-160 | — | 1 |
| 端数線路セット | 20-091 | — | — |
| WS248PC | 20-004 | — | 4 |
| WS186PC | 20-012 | — | 1 |
| WS124PC | 20-023 | — | 1 |
| WS62PC | 20-042 | — | 1 |
| WR414/381-45PC | 20-181 | — | 2 |
| — | 20-182 | — | — |
| WR480/447-45PC | 20-185Possible match | 複線曲線線路R480/447mm45° | 2 |
| — | 20-186Possible match | 複線アプローチ線路セットR480/447mm(左・右) | — |
| 複線フィーダー線路セット | 20-043 | — | — |
| WS248VS | 20-401 | — | 5 |
| WS186VS | 20-411 | — | 1 |
| WR414/381VS-45 | 20-544 | — | 3 |
| — | 20-545 | — | — |
| 複線橋脚基本セット | 23-048Possible match | 複線勾配橋脚基本セット | — |
| 複線橋脚補助セット 1W,2W,3W,4W,4.5W | 23-049Possible match | 複線勾配橋脚補助セット | — |
| — | 23-019Possible match | 複線橋脚 No.5 | — |
| EP-481-15R | 20-221Possible match | 電動ポイント4番(右) | — |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 1 |
| S50B-C | 20-048Possible match | 車止め線路C 50mm | 1 |
| 地上駅舎 SG | 23-210 | — | 1 |
| 近郊型島式ホームセット | 20-120 | — | — |
| 近郊型対向式ホームセット | 20-121 | — | — |
| — | 23-107 | — | — |
| — | 23-117 | — | — |
| 近郊型橋上駅舎 | 23-122Possible match | 近郊形橋上駅舎 | — |
| 近郊型橋上駅舎拡張セット | 23-123Possible match | 近郊形橋上駅舎 拡張セット | — |
| 電車庫 TW | 23-300 | — | 4 |
| — | 22-012 | — | 3 |
| Total | 43 | ||
