KATO Japanplan06-12

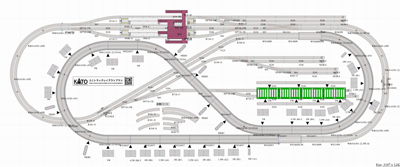

全線複線の変形エンドレスプラン
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- 320 × 120 cm
- Track system
- UNITRACK
- Parts list
- 35 parts · with quantities
Source
Retrieved 2026-10-10
- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
35 parts47 pieces16 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| — | 20-860Possible match | V1 島式ホーム用待避線電動ポイントセット | — |
| — | 20-863Possible match | V4対向式ホーム用行違い線電動ポイントセット | — |
| S248 | 20-000 | — | 3 |
| S186 | 20-010 | — | 1 |
| S124 | 20-020 | — | 2 |
| R348-30 | 20-130 | — | 1 |
| R381-30 | 20-140 | — | 1 |
| 端数線路セット | 20-091 | — | — |
| WS248PC | 20-004 | — | 1 |
| WS186PC | 20-012 | — | 1 |
| WS124PC | 20-023 | — | 1 |
| WR414/381-45PC | 20-181 | — | 3 |
| — | 20-182 | — | — |
| 複線フィーダー線路セット | 20-043 | — | — |
| WS248VS | 20-401 | — | 5 |
| WS186VS | 20-411 | — | 1 |
| WR414/381VS-45 | 20-544 | — | 3 |
| — | 20-545 | — | — |
| 複線橋脚基本セット | 23-048Possible match | 複線勾配橋脚基本セット | — |
| 複線橋脚補助セット 1W,2W,3W,4W,4.5W | 23-049Possible match | 複線勾配橋脚補助セット | — |
| 複線高架橋脚 | 23-020Possible match | 複線高架 橋脚 | — |
| — | 23-019Possible match | 複線橋脚 No.5 | — |
| EP-718-15R | 20-203Possible match | 電動ポイント6番(右) | 2 |
| 複線両渡りポイント（ダブルクロス） WX310 | 20-210Possible match | 複線両渡りポイント | 3 |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 1 |
| S62B-B | 20-047Possible match | 車止め線路B 62mm | 3 |
| S50B-C | 20-048Possible match | 車止め線路C 50mm | 1 |
| S124SGL | 20-605Possible match | 3灯式自動信号機(国内仕様) * | 4 |
| 自動信号機電源 | 24-844Possible match | 自動信号機 電源 | 2 |
| アクセサリーアダプター | 24-829Possible match | アクセサリーアダプター | 2 |
| 近郊型島式ホームセット | 20-120 | — | — |
| 近郊型橋上駅舎 | 23-122Possible match | 近郊形橋上駅舎 | — |
| 近郊型橋上駅舎拡張セット | 23-123Possible match | 近郊形橋上駅舎 拡張セット | — |
| 電車庫 TW | 23-300 | — | 4 |
| — | 22-012 | — | 2 |
| Total | 47 | ||
