KATO Japanplan05-2

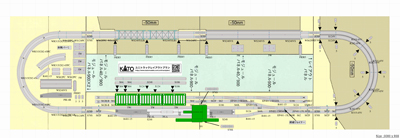

6分割式のモジュールレイアウトプラン
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- 300 × 90 cm
- Track system
- UNITRACK
- Parts list
- 32 parts · with quantities
Source
Retrieved 2026-10-10
- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
32 parts52 pieces11 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| — | 20-863Possible match | V4対向式ホーム用行違い線電動ポイントセット | — |
| S248 | 20-000 | — | 1 |
| S186 | 20-010 | — | 1 |
| S124 | 20-020 | — | 1 |
| S62 | 20-040 | — | 1 |
| S62F | 20-041 | — | 7 |
| S124V | 20-420 | — | 1 |
| R282-45V | 20-510 | — | 2 |
| R315-45V | 20-520 | — | 2 |
| — | 23-017Possible match | 橋脚NO5 (5ケ入) | — |
| WS124PC | 20-023 | — | 2 |
| WR315/282-45PC | 20-183 | — | 2 |
| — | 20-184 | — | — |
| 複線フィーダー線路セット | 20-043 | — | — |
| WS248VS | 20-401 | — | 2 |
| 複線高架橋脚 | 23-020Possible match | 複線高架 橋脚 | — |
| 複線トラス鉄橋ライトブルー | 20-436Possible match | 複線トラス鉄橋(ライトブルー) | 2 |
| — | 23-019Possible match | 複線橋脚 No.5 | — |
| EP-481-15L | 20-220Possible match | 電動ポイント4番(左) | — |
| EP-481-15R | 20-221Possible match | 電動ポイント4番(右) | — |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 4 |
| 分岐コネクター（青・白） | 24-827 | — | 1 |
| 絶縁ジョイナー IJ | 24-815Possible match | ユニジョイナー | 1 |
| S62B-B | 20-047Possible match | 車止め線路B 62mm | 1 |
| S50B-C | 20-048Possible match | 車止め線路C 50mm | 1 |
| S78S | 20-050 | — | 14 |
| — | 23-100 | — | — |
| — | 23-102 | — | — |
| — | 23-105 | — | — |
| 橋上駅舎 SV | 23-200 | — | 1 |
| 電車庫 TW | 23-300 | — | 3 |
| — | 22-012 | — | 2 |
| Total | 52 | ||
