KATO Japanplan05-1
パネル単位で発展を考慮したプラン
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- 180 × 60 cm
- Track system
- UNITRACK
- Parts list
- 17 parts · with quantities
Source
Retrieved 2026-10-10

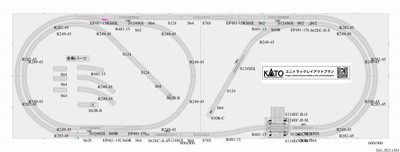

- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
17 parts29 pieces9 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| S124 | 20-020 | — | 1 |
| S62 | 20-040 | — | 1 |
| S62F | 20-041 | — | 1 |
| R249-45 | 20-100 | — | 4 |
| R282-45 | 20-110 | — | 2 |
| EP-481-15L | 20-220Possible match | 電動ポイント4番(左) | — |
| EP-481-15R | 20-221Possible match | 電動ポイント4番(右) | — |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 4 |
| 分岐コネクター（青・白） | 24-827 | — | 1 |
| S62B-B | 20-047Possible match | 車止め線路B 62mm | 1 |
| S50B-C | 20-048Possible match | 車止め線路C 50mm | 1 |
| S78S | 20-050 | — | 2 |
| S124SGL | 20-605Possible match | 3灯式自動信号機(国内仕様) * | 6 |
| 自動信号機電源 | 24-844Possible match | 自動信号機 電源 | 2 |
| アクセサリーアダプター | 24-829Possible match | アクセサリーアダプター | 2 |
| — | 20-652Possible match | 自動踏切S基本セット | — |
| — | 22-012 | — | 1 |
| Total | 29 | ||
