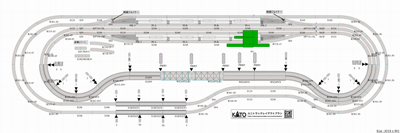

KATO Japanplan04-4
横長のスペースに展開するプラン
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- 300 × 90 cm
- Track system
- UNITRACK
- Parts list
- 30 parts · with quantities
Source
Retrieved 2026-10-10
- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
30 parts47 pieces8 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| — | 20-860Possible match | V1 島式ホーム用待避線電動ポイントセット | — |
| S248 | 20-000 | — | 5 |
| S186 | 20-010 | — | 1 |
| S124 | 20-020 | — | 2 |
| S64 | 20-030 | — | 2 |
| S62F | 20-041 | — | 4 |
| R249-45 | 20-100 | — | 1 |
| R282-45 | 20-110 | — | 1 |
| R315-45 | 20-120 | — | 2 |
| R348-30 | 20-130 | — | 1 |
| R381-30 | 20-140 | — | 4 |
| 端数線路セット | 20-091 | — | — |
| S248V | 20-400 | — | 1 |
| S186V | 20-410 | — | 3 |
| R249-45V | 20-505 | — | 3 |
| R282-45V | 20-510 | — | 3 |
| R315-45V | 20-520 | — | 1 |
| R348-45V | 20-530 | — | 1 |
| 勾配橋脚基本セット | 23-015Possible match | 勾配橋脚基本セット (Pac) | — |
| — | 23-017Possible match | 橋脚NO5 (5ケ入) | — |
| 複線トラス鉄橋ライトブルー | 20-436Possible match | 複線トラス鉄橋(ライトブルー) | 2 |
| EP-718-15L | 20-202Possible match | 電動ポイント6番(左) | 1 |
| EP-718-15R | 20-203Possible match | 電動ポイント6番(右) | 1 |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 2 |
| 絶縁ジョイナー IJ | 24-815Possible match | ユニジョイナー | 1 |
| 島式ホームセット | 20-806 | — | — |
| — | 23-100 | — | — |
| — | 23-101 | — | — |
| 橋上駅舎 SV | 23-200 | — | 1 |
| — | 22-012 | — | 4 |
| Total | 47 | ||
