KATO Japanplan04-3
高架駅を中心にした複線プラン
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- 210 × 120 cm
- Track system
- UNITRACK
- Parts list
- 32 parts · with quantities
Source
Retrieved 2026-10-10

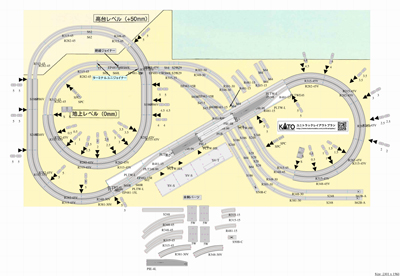

- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
32 parts39 pieces10 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| — | 20-863Possible match | V4対向式ホーム用行違い線電動ポイントセット | — |
| S248 | 20-000 | — | 1 |
| S186 | 20-010 | — | 1 |
| S62 | 20-040 | — | 1 |
| R282-45 | 20-110 | — | 1 |
| R315-45 | 20-120 | — | 2 |
| R315-15 | 20-121 | — | 1 |
| R348-30 | 20-130 | — | 1 |
| R348-45 | 20-132 | — | 1 |
| R381-30 | 20-140 | — | 1 |
| 端数線路セット | 20-091 | — | — |
| S248V | 20-400 | — | 1 |
| S186V | 20-410 | — | 2 |
| R282-45V | 20-510 | — | 5 |
| R315-45V | 20-520 | — | 6 |
| R348-45V | 20-530 | — | 1 |
| R348-30V | 20-531 | — | 1 |
| R381-30V | 20-540 | — | 1 |
| 勾配橋脚基本セット | 23-015Possible match | 勾配橋脚基本セット (Pac) | — |
| 勾配橋脚補助セット | 23-016 | — | — |
| — | 23-017Possible match | 橋脚NO5 (5ケ入) | — |
| EP-481-15R | 20-221Possible match | 電動ポイント4番(右) | — |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 5 |
| 絶縁ジョイナー IJ | 24-815Possible match | ユニジョイナー | 1 |
| ターミナルユニジョイナー TJ | 24-818Possible match | ターミナル・ユニジョイナー | 2 |
| S62B-A | 20-046Possible match | 車止め線路A 62mm | 1 |
| S50B-C | 20-048Possible match | 車止め線路C 50mm | 1 |
| — | 23-101 | — | — |
| — | 23-102 | — | — |
| — | 23-105 | — | — |
| 高架駅セット（イージーキット） | 23-125Possible match | 高架駅セット | — |
| — | 22-012 | — | 2 |
| Total | 39 | ||
