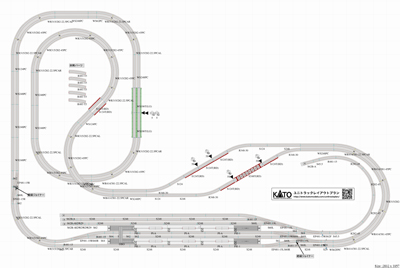

KATO Japanplan04-1
上越線風のプラン
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- 280 × 180 cm
- Track system
- UNITRACK
- Parts list
- 27 parts · with quantities
Source
Retrieved 2026-10-10
- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
27 parts30 pieces10 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| — | 20-863Possible match | V4対向式ホーム用行違い線電動ポイントセット | — |
| — | 20-873Possible match | V14 内側複線線路セット | — |
| S248 | 20-000 | — | 4 |
| S124 | 20-020 | — | 1 |
| S64 | 20-030 | — | 1 |
| S62F | 20-041 | — | 1 |
| R282-45 | 20-110 | — | 1 |
| 端数線路セット | 20-091 | — | — |
| 単線トラス鉄橋（朱） S248T(RD) | 20-430Possible match | 単線トラス鉄橋(朱) | 1 |
| 単線デッキガーダー鉄橋（朱） S124T(RD) | 20-460 | — | 7 |
| — | 23-017Possible match | 橋脚NO5 (5ケ入) | — |
| — | 23-047Possible match | 単線鉄橋用橋脚No.5 50mm | — |
| WS248PC | 20-004 | — | 1 |
| WS124PC | 20-023 | — | 1 |
| WR414/381-45PC | 20-181 | — | 1 |
| — | 20-182 | — | — |
| WR315/282-45PC | 20-183 | — | 2 |
| — | 20-184 | — | — |
| 複線プレートガーダー ライトグリーン | 20-456Possible match | 複線プレートガーダー鉄橋LG | 2 |
| EP-481-15R | 20-221Possible match | 電動ポイント4番(右) | — |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 2 |
| 分岐コネクター（青・白） | 24-827 | — | 1 |
| 絶縁ジョイナー IJ | 24-815Possible match | ユニジョイナー | 1 |
| S62B-A | 20-046Possible match | 車止め線路A 62mm | 1 |
| — | 23-100 | — | — |
| — | 23-102 | — | — |
| — | 22-012 | — | 2 |
| Total | 30 | ||
