KATO Japanplan03-9
全盛期の炭鉱をテーマにしたプラン
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- 180 × 90 cm
- Track system
- UNITRACK
- Parts list
- 17 parts · with quantities
Source
Retrieved 2026-10-10

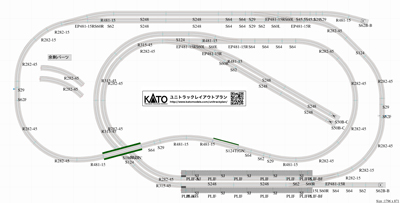

- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
17 parts23 pieces5 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| — | 20-863Possible match | V4対向式ホーム用行違い線電動ポイントセット | — |
| S248 | 20-000 | — | 2 |
| S124 | 20-020 | — | 1 |
| S62 | 20-040 | — | 1 |
| S62F | 20-041 | — | 2 |
| R282-45 | 20-110 | — | 4 |
| R282-15 | 20-111 | — | 1 |
| R315-45 | 20-120 | — | 1 |
| 端数線路セット | 20-091 | — | — |
| 単線プレートガーダー（緑） S186T(GN) | 20-451 | — | 1 |
| 単線デッキガーダー鉄橋（緑） S124T(GN) | 20-461 | — | 1 |
| EP-481-15R | 20-221Possible match | 電動ポイント4番(右) | — |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 6 |
| 分岐コネクター（青・白） | 24-827 | — | 1 |
| S62B-B | 20-047Possible match | 車止め線路B 62mm | 1 |
| ローカルホームセット（イージーキット） | 23-130Possible match | ローカルホームセット ** | — |
| — | 22-012 | — | 1 |
| Total | 23 | ||
