KATO Japanplan03-12

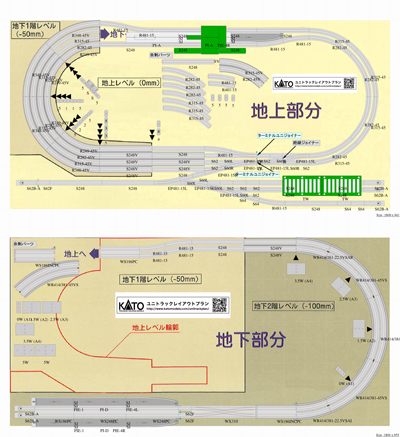

地下ターミナルのある複線エンドレスプラン
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- 180 × 90 cm
- Track system
- UNITRACK
- Parts list
- 32 parts · with quantities
Source
Retrieved 2026-10-10
- Track plan ↗PDF · 2p
- Parts list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
32 parts38 pieces9 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| — | 20-863Possible match | V4対向式ホーム用行違い線電動ポイントセット | — |
| — | 20-866 | — | — |
| S248 | 20-000 | — | 1 |
| S62F | 20-041 | — | 3 |
| R282-45 | 20-110 | — | 1 |
| R315-45 | 20-120 | — | 1 |
| R481-15 | 20-160 | — | 1 |
| S248V | 20-400 | — | 4 |
| R249-45V | 20-505 | — | 2 |
| R282-45V | 20-510 | — | 2 |
| R315-45V | 20-520 | — | 2 |
| R348-45V | 20-530 | — | 2 |
| 勾配橋脚基本セット | 23-015Possible match | 勾配橋脚基本セット (Pac) | — |
| — | 23-017Possible match | 橋脚NO5 (5ケ入) | — |
| WS248PC | 20-004 | — | 1 |
| WS186PC | 20-012 | — | 1 |
| WR414/381VS-45 | 20-544 | — | 2 |
| — | 20-545 | — | — |
| 複線橋脚基本セット | 23-048Possible match | 複線勾配橋脚基本セット | — |
| EP-481-15L | 20-220Possible match | 電動ポイント4番(左) | — |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 2 |
| 絶縁ジョイナー IJ | 24-815Possible match | ユニジョイナー | 1 |
| ターミナルユニジョイナー TJ | 24-818Possible match | ターミナル・ユニジョイナー | 2 |
| 分岐コネクター（青・白） | 24-827 | — | 2 |
| S62B-A | 20-046Possible match | 車止め線路A 62mm | 3 |
| — | 23-100 | — | — |
| — | 23-106 | — | — |
| — | 23-102 | — | — |
| — | 23-105 | — | — |
| 橋上駅舎 SV | 23-200 | — | 1 |
| 電車庫 TW | 23-300 | — | 2 |
| — | 22-012 | — | 2 |
| Total | 38 | ||
