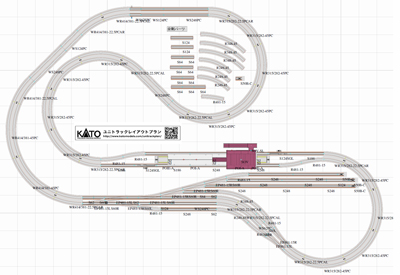

KATO Japanplan01-4
幹線ロングランと車両基地のプラン
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- 210 × 150 cm
- Track system
- UNITRACK
- Parts list
- 25 parts · with quantities
Source
Retrieved 2026-10-10
- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
25 parts29 pieces10 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| — | 20-863Possible match | V4対向式ホーム用行違い線電動ポイントセット | — |
| S248 | 20-000 | — | 1 |
| S186 | 20-010 | — | 1 |
| S124 | 20-020 | — | 1 |
| 絶縁ジョイナー IJ | 24-815Possible match | ユニジョイナー | 1 |
| R249-45 | 20-100 | — | 1 |
| R348-45 | 20-132 | — | 1 |
| S50B-C | 20-048Possible match | 車止め線路C 50mm | 2 |
| EP-481-15L | 20-220Possible match | 電動ポイント4番(左) | — |
| EP-481-15R | 20-221Possible match | 電動ポイント4番(右) | — |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 3 |
| 分岐コネクター（青・白） | 24-827 | — | 2 |
| S124SGL | 20-605Possible match | 3灯式自動信号機(国内仕様) * | 2 |
| 自動信号機電源 | 24-844Possible match | 自動信号機 電源 | 1 |
| アクセサリーアダプター | 24-829Possible match | アクセサリーアダプター | 1 |
| WS248PC | 20-004 | — | 2 |
| WS124PC | 20-023 | — | 1 |
| 複線フィーダー線路セット | 20-043 | — | — |
| WR414/381-45PC | 20-181 | — | 1 |
| — | 20-182 | — | — |
| WR315/282-45PC | 20-183 | — | 6 |
| — | 20-184 | — | — |
| 近郊型島式ホームセット | 20-120 | — | — |
| 近郊型橋上駅舎 | 23-122Possible match | 近郊形橋上駅舎 | — |
| — | 22-012 | — | 2 |
| Total | 29 | ||
