KATO JapanPlan12
プラン 12 (01-06e)
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- 350 × 200 cm
- Track system
- UNITRACK
- Parts list
- 60 parts · with quantities
Source
Retrieved 2026-10-10

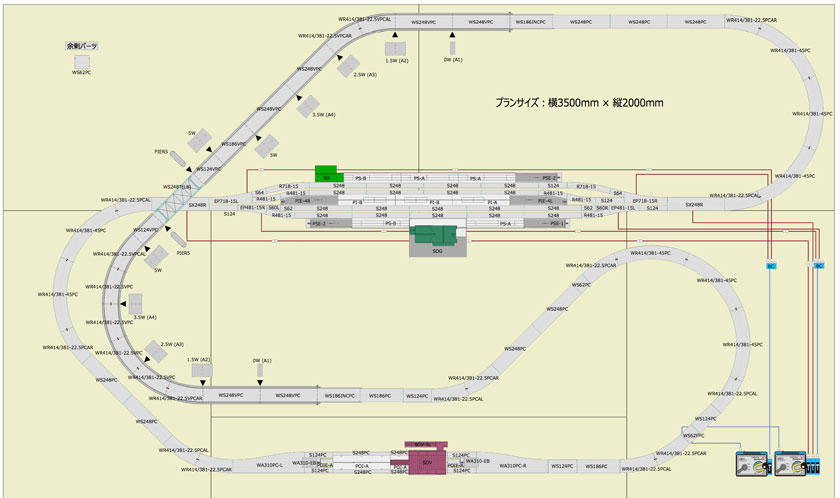

- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Package list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
60 parts188 pieces32 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| S248 | 20-000 | — | 18 |
| S124 | 20-020 | — | 4 |
| S64 | 20-030 | — | 2 |
| S62 | 20-040 | — | 2 |
| R718-15 | 20-150 | — | 2 |
| R481-15 | 20-160 | — | 6 |
| SJ | 24-817Possible match | Sジョイナー | 28 |
| WS248PC | 20-004 | — | 7 |
| WS186PC | 20-012 | — | 2 |
| WS124PC | 20-023 | — | 3 |
| WS62PC | 20-042 | — | 2 |
| 複線フィーダー線路WS62FPC | 20-043 | — | 1 |
| WR414/381-45PC | 20-181 | — | 8 |
| WR414/381PCAL | 20-182 | — | 6 |
| WR414/381PCAR | 20-182 | — | 6 |
| WA310PC-L | 20-051Possible match | 複線間隔変換線路310mm左 | 1 |
| WA310PC-R | 20-052Possible match | 複線間隔変換線路310mm右 | 1 |
| S124PC | 20-874Possible match | V15 複線駅構内線路セット | 4 |
| 複線駅構内エンドベース WA310-EB | 20-874Possible match | V15 複線駅構内線路セット | 2 |
| S248PC | 20-875Possible match | 複線駅構内延長線路 | 4 |
| WS248VPC | 20-871Possible match | V12 複線線路立体交差セット | 6 |
| WS186VPC | 20-871Possible match | V12 複線線路立体交差セット | 1 |
| WS124VPC | 20-871Possible match | V12 複線線路立体交差セット | 2 |
| WR414/381-22.5VPC | 20-871Possible match | V12 複線線路立体交差セット | 4 |
| WR414/381-22.5VPCAL | 20-871Possible match | V12 複線線路立体交差セット | 2 |
| WR414/381-22.5VPCAR | 20-871Possible match | V12 複線線路立体交差セット | 2 |
| 複線勾配アプローチ線路WS186INC | 23-048Possible match | 複線勾配橋脚基本セット | 2 |
| 0W | 23-048Possible match | 複線勾配橋脚基本セット | 2 |
| 1.5W | 23-048Possible match | 複線勾配橋脚基本セット | 2 |
| 2.5W | 23-048Possible match | 複線勾配橋脚基本セット | 2 |
| 3.5W | 23-048Possible match | 複線勾配橋脚基本セット | 2 |
| 5W | 23-020Possible match | 複線高架 橋脚 | 3 |
| 複線トラス鉄橋ライトブルー | 20-436Possible match | 複線トラス鉄橋(ライトブルー) | 1 |
| PIER5 | 23-019Possible match | 複線橋脚 No.5 | 2 |
| EP718-15L | 20-202Possible match | 電動ポイント6番(左) | 1 |
| EP718-15R | 20-203Possible match | 電動ポイント6番(右) | 1 |
| EP481-15L | 20-220Possible match | 電動ポイント4番(左) | 1 |
| EP481-15R | 20-221Possible match | 電動ポイント4番(右) | 1 |
| /221 S60L | 20-220Possible match | 電動ポイント4番(左) | 1 |
| /221 S60R | 20-220Possible match | 電動ポイント4番(左) | 1 |
| SX248L | 20-230Possible match | 複線片渡りポイント4番左 | 1 |
| SX248R | 20-231Possible match | 複線片渡りポイント4番右 | 1 |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 4 |
| 分岐コネクター(⻘・白)BC | 24-827 | — | 2 |
| ポイント延⻑コード | 24-841Possible match | ポイント延長コード | 11 |
| PI-A | 23-100 | — | 1 |
| PI-B | 23-101 | — | 2 |
| PIE-4L | 23-105 | — | 1 |
| PIE-4R | 23-105 | — | 1 |
| PS-A | 23-110 | — | 3 |
| PS-B | 23-111 | — | 2 |
| PSE-1 | 23-112 | — | 1 |
| PSE-2 | 23-113 | — | 2 |
| 地上駅舎 SG | 23-210 | — | 1 |
| 近郊型地上駅舎 SOG | 23-211 | — | 1 |
| POI-A | 23-107 | — | 2 |
| 近郊型島式ホームエンドA POIE-A | 20-121 | — | 2 |
| 近郊型橋上駅舎 SOV | 23-122Possible match | 近郊形橋上駅舎 | 1 |
| 近郊型橋上駅舎 階段(左) SOV-SL | 23-122Possible match | 近郊形橋上駅舎 | 1 |
| — | 22-012 | — | — |
| Total | 188 | ||
