KATO JapanPlan10
プラン 10(01-05)
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- 180 × 90 cm
- Track system
- UNITRACK
- Parts list
- 29 parts · with quantities
Source
Retrieved 2026-10-10

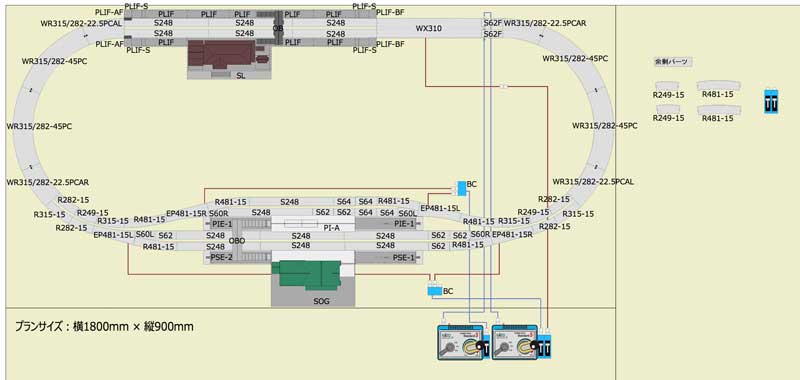

- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Package list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
29 parts93 pieces15 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| S248 | 20-000 | — | 14 |
| S64 | 20-030 | — | 4 |
| S62 | 20-040 | — | 6 |
| S62F | 20-041 | — | 2 |
| SJ | 24-817Possible match | Sジョイナー | 17 |
| WR315/282-45PC | 20-183 | — | 4 |
| WR315/282PCAL | 20-184 | — | 2 |
| WR315/282PCAR | 20-184 | — | 2 |
| EP481-15L | 20-220Possible match | 電動ポイント4番(左) | 2 |
| EP481-15R | 20-221Possible match | 電動ポイント4番(右) | 2 |
| /221 S60L | 20-220Possible match | 電動ポイント4番(左) | 2 |
| /221 S60R | 20-220Possible match | 電動ポイント4番(左) | 2 |
| 複線両渡りポイント(ダブルクロス) WX310 | 20-210Possible match | 複線両渡りポイント | 1 |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 3 |
| 分岐コネクター(⻘・白)BC | 24-827 | — | 2 |
| ポイント延⻑コード | 24-841Possible match | ポイント延長コード | 1 |
| PI-A | 23-100 | — | 1 |
| PIE-1 | 23-102 | — | 2 |
| PSE-1 | 23-112 | — | 1 |
| PSE-2 | 23-113 | — | 1 |
| 近郊型地上駅舎 SOG | 23-211 | — | 1 |
| 近郊型跨線橋 OBO | 23-234Possible match | 近郊形跨線橋 | 1 |
| /131 ローカルホーム PLIF | 23-130Possible match | ローカルホームセット ** | 8 |
| ローカルホームスロープ PLIF-S | 23-130Possible match | ローカルホームセット ** | 4 |
| ローカルホームエンド対向式踏板有 PLIF-AF | 23-130Possible match | ローカルホームセット ** | 2 |
| ローカルホームエンド対向式踏板無 PLIF-BF | 23-130Possible match | ローカルホームセット ** | 2 |
| ローカル駅舎セット(イージーキット) SL | 23-220Possible match | ローカル地上駅舎 | 1 |
| 跨線橋(イージーキット) OB | 23-224Possible match | ローカル跨線橋 | 1 |
| — | 22-012 | — | 2 |
| Total | 93 | ||
