KATO JapanPlan09
プラン 9(01-04)
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- 270 × 180 cm
- Track system
- UNITRACK
- Parts list
- 32 parts · with quantities
Source
Retrieved 2026-10-10

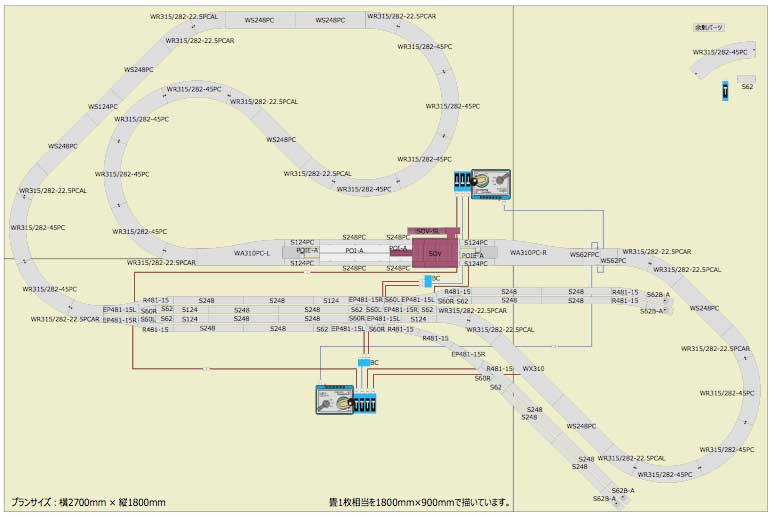

- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Package list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
32 parts131 pieces16 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| S248 | 20-000 | — | 16 |
| S124 | 20-020 | — | 4 |
| S62 | 20-040 | — | 7 |
| S62B-A | 20-046Possible match | 車止め線路A 62mm | 4 |
| R481-15 | 20-160 | — | 8 |
| — | 24-817Possible match | Sジョイナー | 6 |
| WS248PC | 20-004 | — | 7 |
| WS124PC | 20-023 | — | 1 |
| WS62PC | 20-042 | — | 1 |
| 複線フィーダー線路WS62FPC | 20-043 | — | 1 |
| WR315/282-45PC | 20-183 | — | 13 |
| WR315/282PCAL | 20-184 | — | 7 |
| WR315/282PCAR | 20-184 | — | 7 |
| WA310PC-L | 20-051Possible match | 複線間隔変換線路310mm左 | 1 |
| WA310PC-R | 20-052Possible match | 複線間隔変換線路310mm右 | 1 |
| S124PC | 20-874Possible match | V15 複線駅構内線路セット | 4 |
| 複線駅構内エンドベース | 20-874Possible match | V15 複線駅構内線路セット | 2 |
| S248PC | 20-875Possible match | 複線駅構内延長線路 | 4 |
| EP481-15L | 20-220Possible match | 電動ポイント4番(左) | 4 |
| EP481-15R | 20-221Possible match | 電動ポイント4番(右) | 4 |
| /221 S60L | 20-220Possible match | 電動ポイント4番(左) | 3 |
| /221 S60R | 20-220Possible match | 電動ポイント4番(左) | 5 |
| 複線両渡りポイント(ダブルクロス) WX310 | 20-210Possible match | 複線両渡りポイント | 1 |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 7 |
| — | 24-825 | — | 1 |
| 分岐コネクター(⻘・白)BC | 24-827 | — | 2 |
| ポイント延⻑コード | 24-841Possible match | ポイント延長コード | 2 |
| POI-A | 23-107 | — | 2 |
| 近郊型島式ホームエンドA POIE-A | 20-121 | — | 2 |
| 近郊型橋上駅舎 SOV | 23-122Possible match | 近郊形橋上駅舎 | 1 |
| 近郊型橋上駅舎 階段(左) SOV-SL | 23-122Possible match | 近郊形橋上駅舎 | 1 |
| — | 22-012 | — | 2 |
| Total | 131 | ||
