KATO JapanPlan07_05_27
UNITRACK 27 (07_05)
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- Not stated
- Track system
- UNITRACK
- Parts list
- 54 parts · with quantities
Source
Retrieved 2026-10-10

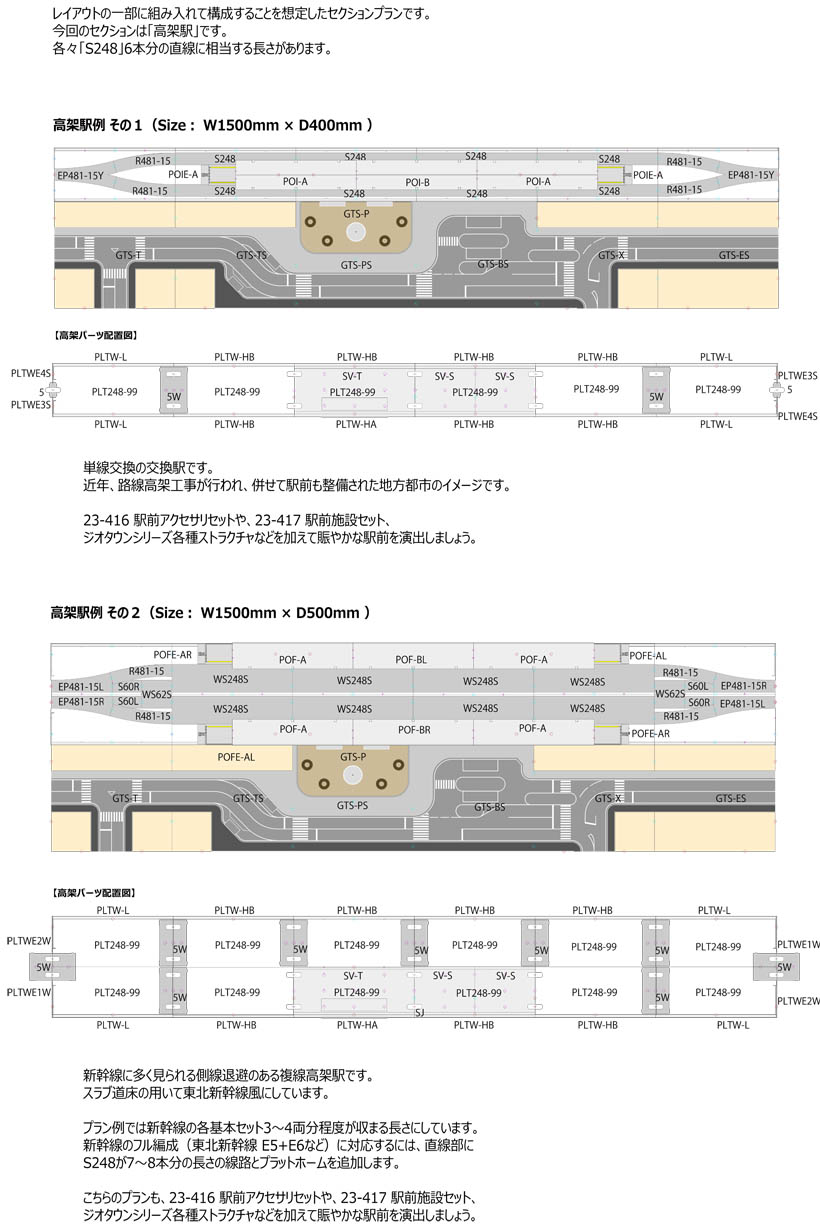

- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Package list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
54 parts144 pieces42 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| S248 | 20-000 | — | 8 |
| R481-15 | 20-160 | — | 4 |
| EP481-15Y | 20-222Possible match | 電動Y字ポイント2番 | 2 |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 2 |
| POI-A | 23-107 | — | 2 |
| POI-B | 23-108 | — | 1 |
| 近郊型島式ホームエンドA POIE-A | 20-121 | — | 2 |
| /230 高架駅舎 SV-T | 23-125Possible match | 高架駅セット | 1 |
| /231 高架駅店舗 SV-S | 23-125Possible match | 高架駅セット | 2 |
| /230/231/232 高架駅延⻑プレート PLT248-99 | 23-125Possible match | 高架駅セット | 6 |
| /230/231/232 高架駅側壁(低) PLTW-L | 23-125Possible match | 高架駅セット | 2 |
| /230/231/232 高架駅側壁(高) PLTW-HA | 23-125Possible match | 高架駅セット | 1 |
| /230 高架駅側壁(高大窓) PLTW-HB | 23-125Possible match | 高架駅セット | 8 |
| /232 高架駅エンド壁3(左狭) PLTWE3S | 23-125Possible match | 高架駅セット | 2 |
| /232 高架駅エンド壁4(右狭) PLTWE4S | 23-125Possible match | 高架駅セット | 2 |
| 5W | 23-020Possible match | 複線高架 橋脚 | 2 |
| 5 | 23-017Possible match | 橋脚NO5 (5ケ入) | 2 |
| 駅前道路 駅前広場GTS-P | 23-411Possible match | 駅前道路セット | 1 |
| 駅前道路 広場前道路GTS-PS | 23-411Possible match | 駅前道路セット | 1 |
| 駅前道路 バス停GTS-BP | 23-411Possible match | 駅前道路セット | 1 |
| 駅前道路 交差点GTS-X | 23-411Possible match | 駅前道路セット | 1 |
| 駅前道路 タクシー乗り場GTS-TS | 23-411Possible match | 駅前道路セット | 1 |
| GTS-T | 23-411Possible match | 駅前道路セット | 1 |
| 駅前延⻑道路GTS-ES | 23-412Possible match | 駅前延長道路 | 1 |
| WS248S | 20-006Possible match | 複線スラブ軌道直線線路248mm | 8 |
| WS62S | 20-044Possible match | 複線スラブ軌道直線線路62mm | 6 |
| R481-15 | 20-160 | — | 5 |
| EP481-15L | 20-220Possible match | 電動ポイント4番(左) | 2 |
| EP481-15R | 20-221Possible match | 電動ポイント4番(右) | 3 |
| /221 S60L | 20-220Possible match | 電動ポイント4番(左) | 2 |
| /221 S60R | 20-220Possible match | 電動ポイント4番(左) | 2 |
| 分岐コネクター(⻘・白)BC | 24-827 | — | 2 |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 2 |
| POF-A | 23-114 | — | 4 |
| POF-BL | 23-115 | — | 1 |
| POF-BR | 23-116 | — | 1 |
| POFE-AL | 20-121 | — | 2 |
| POFE-AR | 20-121 | — | 2 |
| /230 高架駅舎 SV-T | 23-125Possible match | 高架駅セット | 1 |
| /231 高架駅店舗 SV-S | 23-125Possible match | 高架駅セット | 2 |
| /230/231/232 高架駅延⻑プレート PLT248-99 | 23-125Possible match | 高架駅セット | 12 |
| /230/231/232 高架駅側壁(低) PLTW-L | 23-125Possible match | 高架駅セット | 2 |
| /230/231/232 高架駅側壁(高) PLTW-HA | 23-125Possible match | 高架駅セット | 1 |
| /230 高架駅側壁(高大窓) PLTW-HB | 23-125Possible match | 高架駅セット | 8 |
| /232 高架駅エンド壁1(左広) PLTWE1W | 23-125Possible match | 高架駅セット | 2 |
| /232 高架駅エンド壁2(右広) PLTWE2W | 23-125Possible match | 高架駅セット | 2 |
| 5W | 23-020Possible match | 複線高架 橋脚 | 9 |
| 駅前道路 駅前広場GTS-P | 23-411Possible match | 駅前道路セット | 1 |
| 駅前道路 広場前道路GTS-PS | 23-411Possible match | 駅前道路セット | 1 |
| 駅前道路 バス停GTS-BP | 23-411Possible match | 駅前道路セット | 1 |
| 駅前道路 交差点GTS-X | 23-411Possible match | 駅前道路セット | 1 |
| 駅前道路 タクシー乗り場GTS-TS | 23-411Possible match | 駅前道路セット | 1 |
| GTS-T | 23-411Possible match | 駅前道路セット | 1 |
| 駅前延⻑道路GTS-ES | 23-412Possible match | 駅前延長道路 | 1 |
| Total | 144 | ||
