KATO JapanPlan06

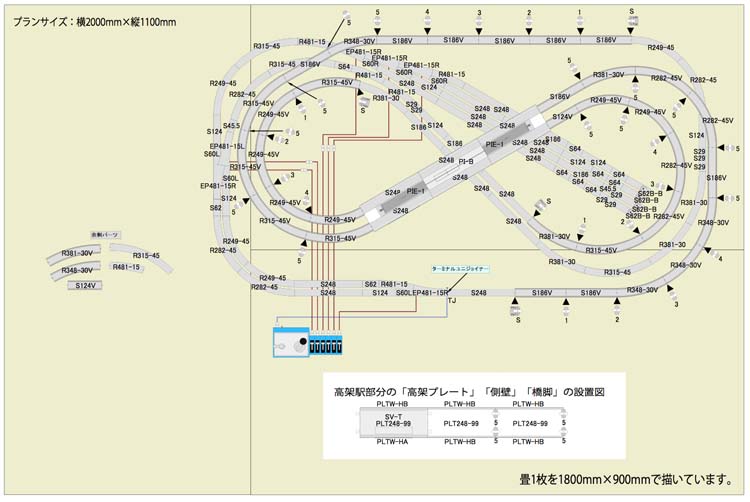

プラン 06_01
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- 200 × 100 cm
- Track system
- UNITRACK
- Parts list
- 41 parts · with quantities
Source
Retrieved 2026-10-10
- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Package list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
41 parts229 pieces19 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| S248 | 20-000 | — | 20 |
| S186 | 20-010 | — | 4 |
| S124 | 20-020 | — | 8 |
| S64 | 20-030 | — | 8 |
| S62 | 20-040 | — | 2 |
| S62B-B | 20-047Possible match | 車止め線路B 62mm | 4 |
| S45.5 | 20-091 | — | 2 |
| S29 | 20-091 | — | 8 |
| R249-45 | 20-100 | — | 4 |
| R282-45 | 20-110 | — | 4 |
| R315-45 | 20-120 | — | 3 |
| R381-30 | 20-140 | — | 4 |
| R481-15 | 20-160 | — | 5 |
| S186V | 20-410 | — | 10 |
| S124V | 20-420 | — | 1 |
| R249-45V | 20-505 | — | 6 |
| R282-45V | 20-510 | — | 4 |
| R315-45V | 20-520 | — | 6 |
| R348-30V | 20-531 | — | 4 |
| R381-30V | 20-540 | — | 2 |
| — | 24-817Possible match | Sジョイナー | 45 |
| 橋脚 階段部 S | 23-015Possible match | 勾配橋脚基本セット (Pac) | 4 |
| 1 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 4 |
| 2 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 4 |
| 3 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 4 |
| 4 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 4 |
| 5 | 23-017Possible match | 橋脚NO5 (5ケ入) | 17 |
| EP481-15L | 20-220Possible match | 電動ポイント4番(左) | 1 |
| EP481-15R | 20-221Possible match | 電動ポイント4番(右) | 5 |
| /221 S60L | 20-220Possible match | 電動ポイント4番(左) | 3 |
| /221 S60R | 20-220Possible match | 電動ポイント4番(左) | 3 |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 6 |
| ポイント延長コード | 24-841Possible match | ポイント延長コード | 5 |
| ターミナルユニジョイナー TJ | 24-818Possible match | ターミナル・ユニジョイナー | 1 |
| PI-B | 23-101 | — | 1 |
| PIE-1 | 23-102 | — | 2 |
| /230 高架駅舎 SV-T | 23-125Possible match | 高架駅セット | 1 |
| /230/231/232 高架駅延長プレート PLT248-99 | 23-125Possible match | 高架駅セット | 3 |
| /230/231/232 高架駅側壁（高） PLTW-HA | 23-125Possible match | 高架駅セット | 5 |
| /230 高架駅側壁（高大窓） PLTW-HB | 23-125Possible match | 高架駅セット | 1 |
| — | 22-012 | — | 1 |
| Total | 229 | ||
