KATO JapanPlan05
プラン 03_05
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- 180 × 90 cm
- Track system
- UNITRACK
- Parts list
- 39 parts · with quantities
Source
Retrieved 2026-10-10

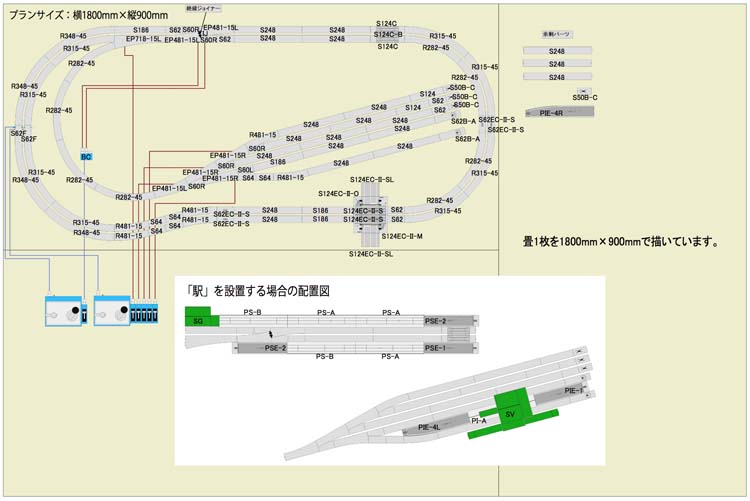

- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Package list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
39 parts138 pieces16 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| S248 | 20-000 | — | 17 |
| S186 | 20-010 | — | 4 |
| S124 | 20-020 | — | 2 |
| S124C | 20-021 | — | 2 |
| 踏切線路 複線用アダプタ S124C-B | 20-021 | — | 1 |
| S64 | 20-030 | — | 6 |
| S62 | 20-040 | — | 6 |
| S62F | 20-041 | — | 2 |
| S62B-A | 20-046Possible match | 車止め線路A 62mm | 2 |
| S50B-C | 20-048Possible match | 車止め線路C 50mm | 3 |
| R282-45 | 20-110 | — | 8 |
| R315-45 | 20-120 | — | 8 |
| R348-45 | 20-132 | — | 4 |
| R481-15 | 20-160 | — | 6 |
| — | 24-817Possible match | Sジョイナー | 18 |
| EP718-15L | 20-202Possible match | 電動ポイント6番(左) | 1 |
| EP481-15L | 20-220Possible match | 電動ポイント4番(左) | 3 |
| EP481-15R | 20-221Possible match | 電動ポイント4番(右) | 3 |
| /221 S60L | 20-220Possible match | 電動ポイント4番(左) | 1 |
| /221 S60R | 20-220Possible match | 電動ポイント4番(左) | 5 |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 6 |
| 分岐コネクター（青・白） BC | 24-827 | — | 1 |
| 絶縁ジョイナー IJ | 24-815Possible match | ユニジョイナー | 1 |
| S124EC-II-M | 20-652Possible match | 自動踏切S基本セット | 1 |
| S124EC-II-O | 20-652Possible match | 自動踏切S基本セット | 1 |
| S124EC-II-S | 20-652Possible match | 自動踏切S基本セット | 2 |
| S124EC-II-SL | 20-652Possible match | 自動踏切S基本セット | 2 |
| /653 S62EC-II-S | 20-652Possible match | 自動踏切S基本セット | 4 |
| /654 EC-II-C | 20-652Possible match | 自動踏切S基本セット | 4 |
| PI-A | 23-100 | — | 1 |
| PIE-1 | 23-102 | — | 1 |
| PIE-4L | 23-105 | — | 1 |
| PS-A | 23-110 | — | 3 |
| PS-B | 23-111 | — | 2 |
| PSE-1 | 23-112 | — | 1 |
| PSE-2 | 23-113 | — | 2 |
| 橋上駅舎 SV | 23-200 | — | 1 |
| 地上駅舎 SG | 23-210 | — | 1 |
| — | 22-012 | — | 1 |
| Total | 138 | ||
