KATO JapanPlan03
プラン 02_01B
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- 320 × 160 cm
- Track system
- UNITRACK
- Parts list
- 45 parts · with quantities
Source
Retrieved 2026-10-10

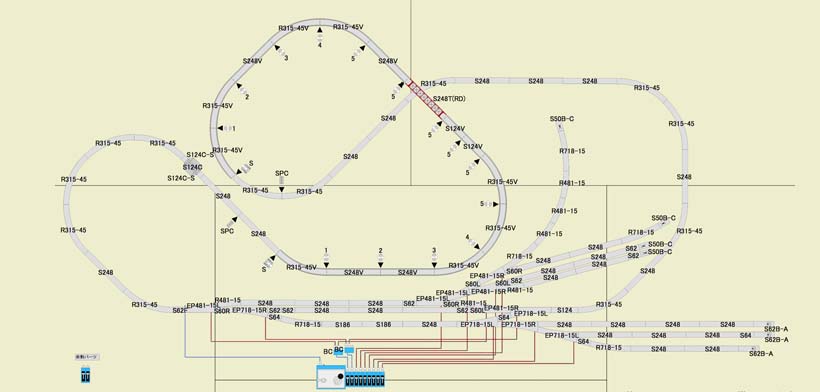

- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Package list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
45 parts186 pieces22 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| S248 | 20-000 | — | 32 |
| S186 | 20-010 | — | 2 |
| S124 | 20-020 | — | 1 |
| S124C | 20-021 | — | 1 |
| 踏切線路 スロープ S124C-S | 20-021 | — | 2 |
| S64 | 20-030 | — | 4 |
| S62 | 20-040 | — | 7 |
| S62F | 20-041 | — | 1 |
| S62B-A | 20-046Possible match | 車止め線路A 62mm | 3 |
| S50B-C | 20-048Possible match | 車止め線路C 50mm | 4 |
| R315-45 | 20-120 | — | 12 |
| R718-15 | 20-150 | — | 5 |
| R481-15 | 20-160 | — | 6 |
| S248V | 20-400 | — | 4 |
| S124V | 20-420 | — | 2 |
| R315-45V | 20-520 | — | 8 |
| — | 24-817Possible match | Sジョイナー | 28 |
| 橋脚 階段部 S | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| 1 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| 2 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| 3 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| 4 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| 5 | 23-017Possible match | 橋脚NO5 (5ケ入) | 6 |
| 橋脚スペーサー SPC | 23-016 | — | 2 |
| 単線トラス鉄橋（朱） S248T(RD) | 20-430Possible match | 単線トラス鉄橋(朱) | 1 |
| EP718-15L | 20-202Possible match | 電動ポイント6番(左) | 3 |
| EP718-15R | 20-203Possible match | 電動ポイント6番(右) | 2 |
| EP481-15L | 20-220Possible match | 電動ポイント4番(左) | 3 |
| EP481-15R | 20-221Possible match | 電動ポイント4番(右) | 3 |
| /221 S60L | 20-220Possible match | 電動ポイント4番(左) | 3 |
| /221 S60R | 20-220Possible match | 電動ポイント4番(左) | 3 |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 9 |
| 分岐コネクター（青・白） BC | 24-827 | — | 2 |
| POI-A | 23-107 | — | 2 |
| 近郊形島式ホームエンドＡ POIE-A | 20-121 | — | 2 |
| POF-A | 23-114 | — | 2 |
| POFE-AL | 20-121 | — | 1 |
| POFE-AR | 20-121 | — | 1 |
| 近郊形橋上駅舎 SOV | 23-122Possible match | 近郊形橋上駅舎 | 1 |
| 近郊形橋上駅舎 階段（左） SOV-SL | 23-122Possible match | 近郊形橋上駅舎 | 1 |
| 近郊形橋上駅舎 階段（右） SOV-SR | 23-123Possible match | 近郊形橋上駅舎 拡張セット | 1 |
| SOV-PA | 23-123Possible match | 近郊形橋上駅舎 拡張セット | 1 |
| 近郊形橋上駅舎 ホーム階段 SOV-EX | 23-123Possible match | 近郊形橋上駅舎 拡張セット | 1 |
| 電車庫 TW | 23-300 | — | 3 |
| — | 22-012 | — | 1 |
| Total | 186 | ||
