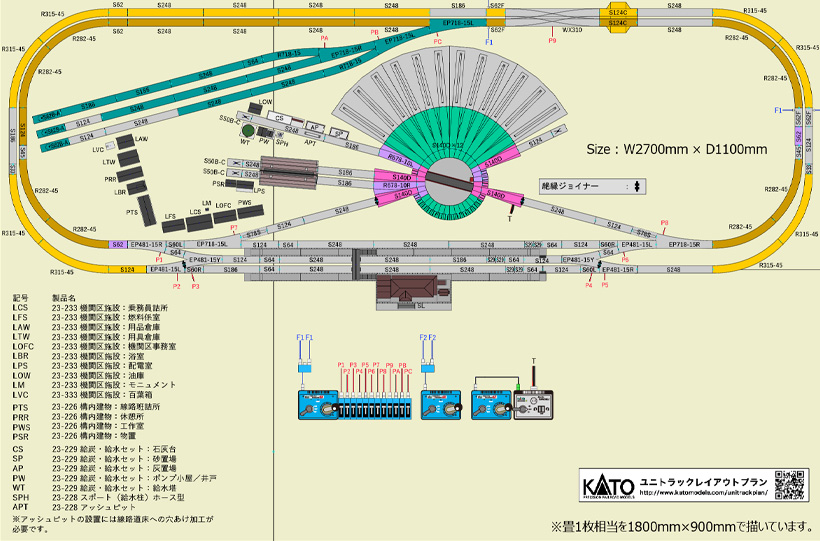

KATO JapanPlan02_95_115
TurnTable 17
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- Not stated
- Track system
- UNITRACK
- Parts list
- 71 parts · with quantities
Source
Retrieved 2026-10-10
- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Package list ↗PDF · 2p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
71 parts267 pieces57 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| S248 | 20-000 | — | 30 |
| S186 | 20-010 | — | 9 |
| S124 | 20-020 | — | 15 |
| S64 | 20-030 | — | 9 |
| S62 | 20-040 | — | 4 |
| S62F | 20-041 | — | 4 |
| S62B-A | 20-046Possible match | 車止め線路A 62mm | 3 |
| S50B-C | 20-048Possible match | 車止め線路C 50mm | 4 |
| S78S | 20-050 | — | 2 |
| S45 | 20-091 | — | 2 |
| S29 | 20-091 | — | 6 |
| S33 | 20-092Possible match | 端数線路セットB | 2 |
| R282-45 | 20-110 | — | 8 |
| R315-45 | 20-120 | — | 8 |
| EP718-15L | 20-202Possible match | 電動ポイント6番(左) | 3 |
| EP718-15R | 20-203Possible match | 電動ポイント6番(右) | 2 |
| EP481-15L | 20-220Possible match | 電動ポイント4番(左) | 2 |
| EP481-15R | 20-221Possible match | 電動ポイント4番(右) | 2 |
| /221 補助線路(左)S60L | 20-220Possible match | 電動ポイント4番(左) | 2 |
| /221 補助線路(右)S60R | 20-220Possible match | 電動ポイント4番(左) | 2 |
| 複線両渡りポイント(ダブルクロス) WX310 | 20-210Possible match | 複線両渡りポイント | 1 |
| EP481-15Y | 20-222Possible match | 電動Y字ポイント2番 | 2 |
| 電動ターンテーブル 本体 | 20-283Possible match | Nユニトラック電動ターンテーブル | 1 |
| /285S140D | 20-283Possible match | Nユニトラック電動ターンテーブル | 16 |
| 電動ターンテーブル 隣接線路(曲線)左 R678-10L | 20-286Possible match | ターンテーブル拡張線路セット(曲 | 1 |
| 電動ターンテーブル 隣接線路(曲線)右 R678-10R | 20-286Possible match | ターンテーブル拡張線路セット(曲 | 1 |
| /285/286 | 20-283Possible match | Nユニトラック電動ターンテーブル | 12 |
| 電動ターンテーブル 車止め | 20-283Possible match | Nユニトラック電動ターンテーブル | 18 |
| — | 20-283Possible match | Nユニトラック電動ターンテーブル | — |
| 構内建物 線路班詰所PTS | 23-226Possible match | 構内建物セット | 1 |
| 構内建物 休憩所PRR | 23-226Possible match | 構内建物セット | 1 |
| 構内建物 工作室PWS | 23-226Possible match | 構内建物セット | 1 |
| 構内建物 物置PSR | 23-226Possible match | 構内建物セット | 1 |
| スポート(ホース型)SPH | 23-228Possible match | スポート・変圧柱(各1枚) | 1 |
| アッシュピットAPT | 23-228Possible match | スポート・変圧柱(各1枚) | 1 |
| 給炭・給水 石炭台CS | 23-229Possible match | 給炭・給水セット | 1 |
| 給炭・給水 砂置場SP | 23-229Possible match | 給炭・給水セット | 1 |
| 給炭・給水 灰置場AP | 23-229Possible match | 給炭・給水セット | 1 |
| 給炭・給水 ポンプ小屋/井戶 PW | 23-229Possible match | 給炭・給水セット | 1 |
| 給炭・給水 給水塔WT | 23-229Possible match | 給炭・給水セット | 1 |
| 機関区施設 乗務員詰所LCS | 23-233Possible match | 機関区施設セット | 1 |
| 機関区施設 燃料係室LFS | 23-233Possible match | 機関区施設セット | 1 |
| 機関区施設 用品倉庫LAW | 23-233Possible match | 機関区施設セット | 1 |
| 機関区施設 用具倉庫LTW | 23-233Possible match | 機関区施設セット | 1 |
| 機関区施設 機関区事務室 LOFC | 23-233Possible match | 機関区施設セット | 1 |
| 機関区施設 浴室LBR | 23-233Possible match | 機関区施設セット | 1 |
| 機関区施設 モニュメントLM | 23-233Possible match | 機関区施設セット | 1 |
| 機関区施設 百葉箱LVC | 23-233Possible match | 機関区施設セット | 1 |
| 機関区施設 配電室LPS | 23-233Possible match | 機関区施設セット | 1 |
| 機関区施設 油庫LOW | 23-233Possible match | 機関区施設セット | 1 |
| 木造機関庫 | 23-225Possible match | 木造機関庫 | 1 |
| — | 24-817Possible match | Sジョイナー | 16 |
| /131 ローカルホーム(島式に組立) | 23-130Possible match | ローカルホームセット ** | 7 |
| /131 ローカルホーム(対向式に組立) | 23-130Possible match | ローカルホームセット ** | 5 |
| ローカルホームエンド(島式踏板有に組立:左) | 23-130Possible match | ローカルホームセット ** | 1 |
| ローカルホームエンド(島式踏板無に組立) | 23-130Possible match | ローカルホームセット ** | 1 |
| ローカルホームエンド(対向式踏板有に組立:右) | 23-130Possible match | ローカルホームセット ** | 1 |
| ローカルホームエンド(対向式踏板無に組立:左) | 23-130Possible match | ローカルホームセット ** | 1 |
| ローカル駅舎 | 23-220Possible match | ローカル地上駅舎 | 1 |
| 跨線橋 | 23-224Possible match | ローカル跨線橋 | 1 |
| 絶縁ジョイナー | 24-816Possible match | 絶縁ジョイナー | 8 |
| — | 24-825 | — | 4 |
| 分岐コネクター(⻘・白) | 24-827 | — | 2 |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 12 |
| ポイント延⻑コード | 24-841Possible match | ポイント延長コード | 8 |
| — | 22-018 | — | 3 |
| — | 22-082Possible match | N用ACアダプター | 3 |
| /027/852他 リレーラー線路 124mm | 20-026Possible match | リレーラー線路124mm(2本入) | — |
| /852他 | 20-026Possible match | リレーラー線路124mm(2本入) | — |
| 他 | 20-852Possible match | (N)エンドレス基本セット マスター1(パワーパック付) | — |
| ポイント延⻑コードは場所に合わせて適宜増減してください。 | 24-841Possible match | ポイント延長コード | — |
| Total | 267 | ||
