KATO JapanPlan02_93_113
Season3 49
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- Not stated
- Track system
- UNITRACK
- Parts list
- 53 parts · with quantities
Source
Retrieved 2026-10-10

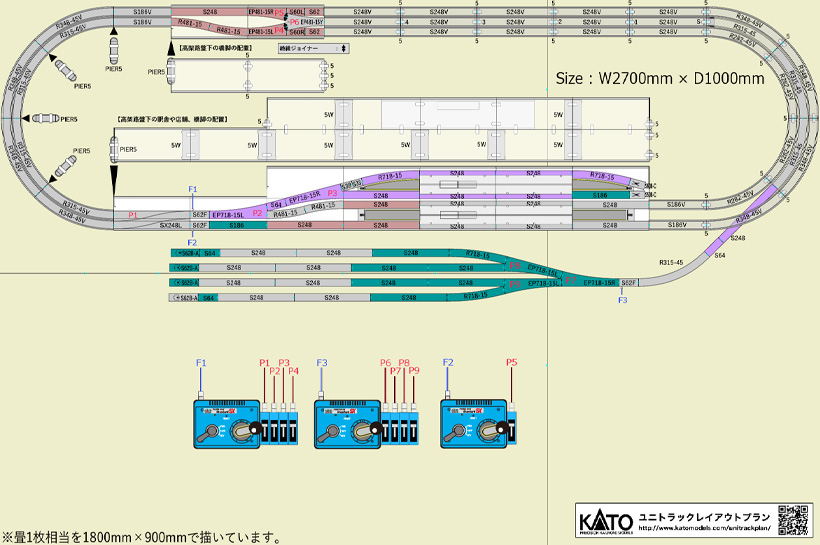

- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Package list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
53 parts302 pieces39 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| S248 | 20-000 | — | 26 |
| S186 | 20-010 | — | 2 |
| S64 | 20-030 | — | 4 |
| S62 | 20-040 | — | 2 |
| S62F | 20-041 | — | 3 |
| S33 | 20-092Possible match | 端数線路セットB | 1 |
| S38 | 20-092Possible match | 端数線路セットB | 1 |
| S62B-A | 20-046Possible match | 車止め線路A 62mm | 4 |
| S50B-C | 20-048Possible match | 車止め線路C 50mm | 2 |
| R315-45 | 20-120 | — | 4 |
| R718-15 | 20-150 | — | 4 |
| R481-15 | 20-160 | — | 4 |
| S248V | 20-400 | — | 15 |
| S186V | 20-410 | — | 4 |
| R282-45V | 20-510 | — | 4 |
| R315-45V | 20-520 | — | 4 |
| R348-45V | 20-530 | — | 8 |
| -1 橋脚 階段部S | 23-015Possible match | 勾配橋脚基本セット (Pac) | 1 |
| -1 1 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 1 |
| -1 2 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 1 |
| -1 3 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 1 |
| -1 4 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 1 |
| -1/017-15 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 27 |
| PIER5 | 23-019Possible match | 複線橋脚 No.5 | 6 |
| 5W | 23-020Possible match | 複線高架 橋脚 | 8 |
| EP718-15L | 20-202Possible match | 電動ポイント6番(左) | 3 |
| EP718-15R | 20-203Possible match | 電動ポイント6番(右) | 2 |
| EP481-15L | 20-220Possible match | 電動ポイント4番(左) | 1 |
| EP481-15R | 20-221Possible match | 電動ポイント4番(右) | 1 |
| /221 補助線路(左) S60L | 20-220Possible match | 電動ポイント4番(左) | 1 |
| /221 補助線路(右) S60R | 20-220Possible match | 電動ポイント4番(左) | 1 |
| EP481-15Y | 20-222Possible match | 電動Y字ポイント2番 | 1 |
| SX248L | 20-230Possible match | 複線片渡りポイント4番左 | 1 |
| /160 | 23-150Possible match | 近郊形ホームDX 島式A | 2 |
| /160 | 23-151Possible match | 近郊形ホームDX 島式B | 2 |
| — | 23-160Possible match | 近郊形ホームDX 島式セット | 1 |
| — | 23-160Possible match | 近郊形ホームDX 島式セット | 1 |
| — | 23-152Possible match | 近郊形ホームDX 島式エンドB | 2 |
| /230 高架駅舎 | 23-125Possible match | 高架駅セット | 1 |
| /231 高架駅店舗 | 23-125Possible match | 高架駅セット | 2 |
| /230/231/232 高架駅プレート | 23-125Possible match | 高架駅セット | 14 |
| /230/231/232 高架駅側壁(低) | 23-125Possible match | 高架駅セット | 12 |
| /230/231/232 高架駅側壁(高大窓) | 23-125Possible match | 高架駅セット | 1 |
| /230 高架駅側壁(高) | 23-125Possible match | 高架駅セット | 5 |
| /232 高架駅エンド壁1(広左) | 23-125Possible match | 高架駅セット | 2 |
| /232 高架駅エンド壁2(広右) | 23-125Possible match | 高架駅セット | 2 |
| /232 高架駅エンド壁3(狭左) | 23-125Possible match | 高架駅セット | 1 |
| /232 高架駅エンド壁4(狭右) | 23-125Possible match | 高架駅セット | 1 |
| — | 24-817Possible match | Sジョイナー | 86 |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 9 |
| ポイント延⻑コード | 24-841Possible match | ポイント延長コード | 3 |
| — | 22-018 | — | 3 |
| — | 22-082Possible match | N用ACアダプター | 3 |
| Total | 302 | ||
