KATO JapanPlan02_89_109
Season3 45
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- Not stated
- Track system
- UNITRACK
- Parts list
- 72 parts · with quantities
Source
Retrieved 2026-10-10

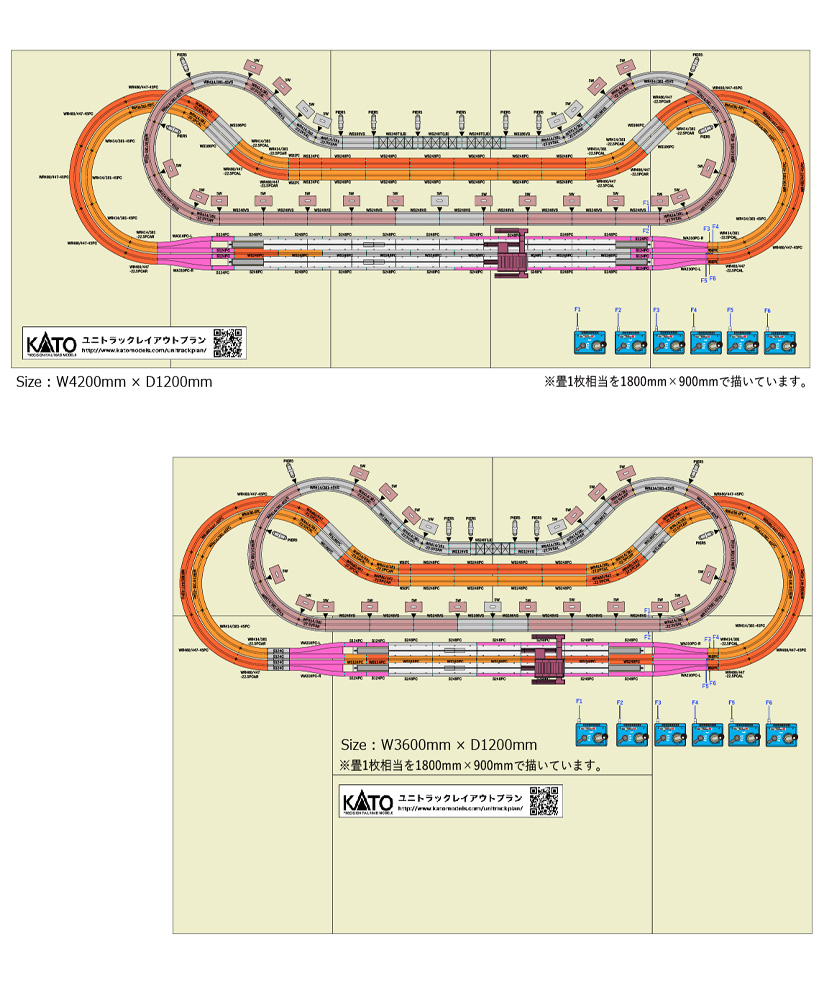

- Track plan ↗PDF · 1p
- Parts list ↗PDF · 2p
- Package list ↗PDF · 2p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
72 parts475 pieces44 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| WS248PC | 20-004 | — | 21 |
| WS186PC | 20-012 | — | 4 |
| WS124PC | 20-023 | — | 2 |
| WS62PC | 20-042 | — | 2 |
| 複線フィーダー線路 WS62FPC | 20-043 | — | 2 |
| WR414/381-45PC | 20-181 | — | 8 |
| WR414/381PCAL | 20-182 | — | 4 |
| WR414/381PCAR | 20-182 | — | 4 |
| WR480/447-45PC | 20-185Possible match | 複線曲線線路R480/447mm45° | 8 |
| WR480/447PCAL | 20-186Possible match | 複線アプローチ線路セットR480/447mm(左・右) | 4 |
| WR480/447PCAR | 20-186Possible match | 複線アプローチ線路セットR480/447mm(左・右) | 4 |
| 複線拡幅線路(左) WA310PC-L | 20-051Possible match | 複線間隔変換線路310mm左 | 2 |
| 複線拡幅線路(右) WA310PC-R | 20-052Possible match | 複線間隔変換線路310mm右 | 2 |
| S124PC | 20-874Possible match | V15 複線駅構内線路セット | 8 |
| S248PC | 20-875Possible match | 複線駅構内延長線路 | 18 |
| WS248VS | 20-401 | — | 10 |
| WS186VS | 20-411 | — | 4 |
| WR414/381VS-45 | 20-544 | — | 6 |
| WR414/381VSAL | 20-545 | — | 4 |
| WR414/381VSAR | 20-545 | — | 4 |
| 5W | 23-020Possible match | 複線高架 橋脚 | 23 |
| 複線トラス鉄橋ライトブルー | 20-436Possible match | 複線トラス鉄橋(ライトブルー) | 3 |
| PIER5 | 23-019Possible match | 複線橋脚 No.5 | 10 |
| — | 24-817Possible match | Sジョイナー | 69 |
| /160 | 23-150Possible match | 近郊形ホームDX 島式A | 14 |
| /160 | 23-151Possible match | 近郊形ホームDX 島式B | 2 |
| — | 23-152Possible match | 近郊形ホームDX 島式エンドB | 4 |
| 近郊型橋上駅舎 | 23-122Possible match | 近郊形橋上駅舎 | 1 |
| 近郊型橋上駅舎 階段(左) | 23-122Possible match | 近郊形橋上駅舎 | 1 |
| 近郊型橋上駅舎 階段(右) | 23-123Possible match | 近郊形橋上駅舎 拡張セット | 1 |
| — | 23-123Possible match | 近郊形橋上駅舎 拡張セット | 1 |
| — | 23-123Possible match | 近郊形橋上駅舎 拡張セット | 1 |
| 近郊型橋上駅舎 ホーム階段 | 23-123Possible match | 近郊形橋上駅舎 拡張セット | 1 |
| — | 22-018 | — | 6 |
| — | 22-082Possible match | N用ACアダプター | 6 |
| WS248PC | 20-004 | — | 14 |
| WS186PC | 20-012 | — | 4 |
| WS124PC | 20-023 | — | 2 |
| WS62PC | 20-042 | — | 2 |
| 複線フィーダー線路 WS62FPC | 20-043 | — | 2 |
| WR414/381-45PC | 20-181 | — | 8 |
| WR414/381PCAL | 20-182 | — | 4 |
| WR414/381PCAR | 20-182 | — | 4 |
| WR480/447-45PC | 20-185Possible match | 複線曲線線路R480/447mm45° | 8 |
| WR480/447PCAL | 20-186Possible match | 複線アプローチ線路セットR480/447mm(左・右) | 4 |
| WR480/447PCAR | 20-186Possible match | 複線アプローチ線路セットR480/447mm(左・右) | 4 |
| 複線拡幅線路(左) WA310PC-L | 20-051Possible match | 複線間隔変換線路310mm左 | 2 |
| 複線拡幅線路(右) WA310PC-R | 20-052Possible match | 複線間隔変換線路310mm右 | 2 |
| S124PC | 20-874Possible match | V15 複線駅構内線路セット | 4 |
| S248PC | 20-875Possible match | 複線駅構内延長線路 | 12 |
| WS248VS | 20-401 | — | 6 |
| WS186VS | 20-411 | — | 2 |
| WR414/381VS-45 | 20-544 | — | 6 |
| WR414/381VSAL | 20-545 | — | 4 |
| WR414/381VSAR | 20-545 | — | 4 |
| 5W | 23-020Possible match | 複線高架 橋脚 | 21 |
| 複線トラス鉄橋ライトブルー | 20-436Possible match | 複線トラス鉄橋(ライトブルー) | 1 |
| PIER5 | 23-019Possible match | 複線橋脚 No.5 | 6 |
| — | 24-817Possible match | Sジョイナー | 53 |
| /160 | 23-150Possible match | 近郊形ホームDX 島式A | 8 |
| /160 | 23-151Possible match | 近郊形ホームDX 島式B | 2 |
| — | 23-152Possible match | 近郊形ホームDX 島式エンドB | 4 |
| 近郊型橋上駅舎 | 23-122Possible match | 近郊形橋上駅舎 | 1 |
| 近郊型橋上駅舎 階段(左) | 23-122Possible match | 近郊形橋上駅舎 | 1 |
| 近郊型橋上駅舎 階段(右) | 23-123Possible match | 近郊形橋上駅舎 拡張セット | 1 |
| — | 23-123Possible match | 近郊形橋上駅舎 拡張セット | 1 |
| — | 23-123Possible match | 近郊形橋上駅舎 拡張セット | 1 |
| 近郊型橋上駅舎 ホーム階段 | 23-123Possible match | 近郊形橋上駅舎 拡張セット | 1 |
| — | 22-018 | — | 6 |
| — | 22-082Possible match | N用ACアダプター | 6 |
| /027/852他 リレーラー線路 124mm | 20-026Possible match | リレーラー線路124mm(2本入) | — |
| /852他 | 20-026Possible match | リレーラー線路124mm(2本入) | — |
| Total | 475 | ||
