KATO JapanPlan02_87_107
Season3 43
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- Not stated
- Track system
- UNITRACK
- Parts list
- 117 parts · with quantities
Source
Retrieved 2026-10-10

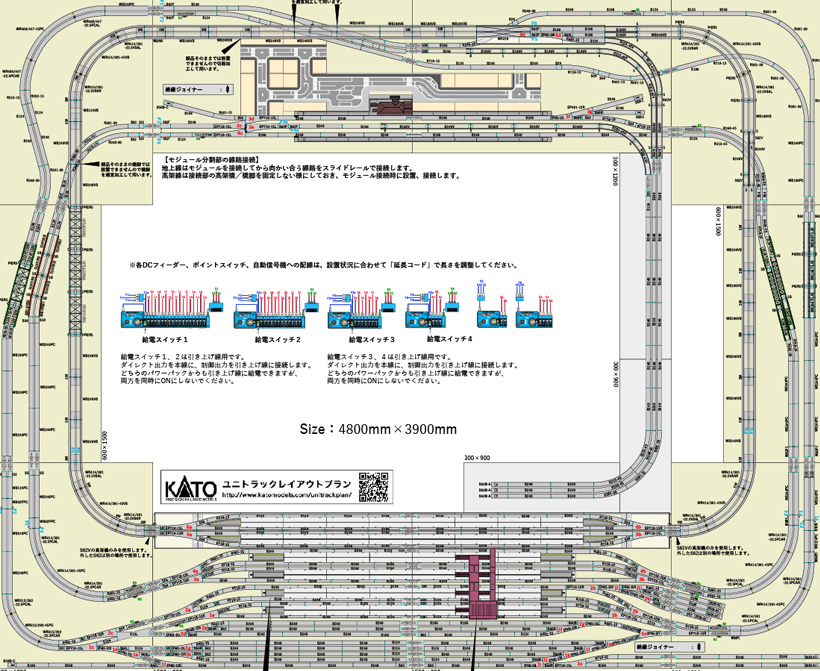

- Track plan ↗PDF · 1p
- Parts list ↗PDF · 2p
- Package list ↗PDF · 2p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
117 partsNaN pieces72 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| S248 | 20-000 | — | 200 |
| S186 | 20-010 | — | 32 |
| S124 | 20-020 | — | 39 |
| S124SGL | 20-605Possible match | 3灯式自動信号機(国内仕様) * | 12 |
| 自動信号機電源 | 24-844Possible match | 自動信号機 電源 | 4 |
| アクセサリーアダプター | 24-829Possible match | アクセサリーアダプター | 4 |
| S64 | 20-030 | — | 15 |
| S62 | 20-040 | — | 7 |
| S62F | 20-041 | — | 10 |
| S62B-A | 20-046Possible match | 車止め線路A 62mm | 9 |
| S50B-C | 20-048Possible match | 車止め線路C 50mm | 4 |
| S78S | 20-050 | — | 76 |
| S45 | 20-091 | — | 4 |
| S29 | 20-091 | — | 16 |
| S33 | 20-092Possible match | 端数線路セットB | 19 |
| S38 | 20-092Possible match | 端数線路セットB | 19 |
| X15L | 20-300 | — | 1 |
| R282-15 | 20-111 | — | 2 |
| R315-45 | 20-120 | — | 4 |
| R315-15 | 20-121 | — | 4 |
| R348-45 | 20-132 | — | 4 |
| R348-30 | 20-130 | — | 5 |
| R381-30 | 20-140 | — | 12 |
| R718-15 | 20-150 | — | 24 |
| R481-15 | 20-160 | — | 12 |
| S248V | 20-400 | — | 9 |
| S186V | 20-410 | — | 6 |
| S62V | 20-440 | — | 9 |
| R282-45V | 20-510 | — | 2 |
| R315-45V | 20-520 | — | 4 |
| -1 橋脚 階段部S | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| -1 1 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| -1 2 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| -1 3 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| -1 4 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| -1/017-15 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 26 |
| 単線トラス鉄橋(緑) S248T(GN) | 20-431Possible match | 単線トラス鉄橋(緑) | 1 |
| 単線プレートガーダー鉄橋(緑) S186T(GN) | 20-451 | — | 2 |
| 単線デッキガーダー鉄橋(朱) S124T(RD) | 20-460 | — | 6 |
| 単線デッキガーダー鉄橋(緑) S124T(GN) | 20-461 | — | 6 |
| R448-15T(RD) | 20-465Possible match | 単線デッキガーダー曲線鉄橋 朱 | 1 |
| R481-15T(RD) | 20-470Possible match | 単線デッキガーダー曲線鉄橋 R481-15°(朱) | 1 |
| 5S | 23-047Possible match | 単線鉄橋用橋脚No.5 50mm | 10 |
| WS248PC | 20-004 | — | 17 |
| WS186PC | 20-012 | — | 2 |
| WS124PC | 20-023 | — | 2 |
| WS62PC | 20-042 | — | 4 |
| 複線フィーダー線路 WS62FPC | 20-043 | — | 4 |
| WR414/381-45PC | 20-181 | — | 3 |
| WR414/381PCAL | 20-182 | — | 3 |
| WR414/381PCAR | 20-182 | — | 3 |
| WR315/282-45PC | 20-183 | — | 1 |
| WR315/282PCAL | 20-184 | — | 1 |
| WR315/282PCAR | 20-184 | — | 1 |
| WR480/447-45PC | 20-185Possible match | 複線曲線線路R480/447mm45° | 1 |
| WR480/447PCAL | 20-186Possible match | 複線アプローチ線路セットR480/447mm(左・右) | 1 |
| WR480/447PCAR | 20-186Possible match | 複線アプローチ線路セットR480/447mm(左・右) | 1 |
| WS248VS | 20-401 | — | 16 |
| WS186VS | 20-411 | — | 6 |
| WS124VS | 20-422 | — | 2 |
| WR414/381VS-45 | 20-544 | — | 4 |
| WR414/381VSAL | 20-545 | — | 4 |
| WR414/381VSAR | 20-545 | — | 4 |
| 5W | 23-020Possible match | 複線高架 橋脚 | 35 |
| 複線トラス鉄橋 緑 | 20-435 | — | 1 |
| 複線トラス鉄橋ライトブルー | 20-436Possible match | 複線トラス鉄橋(ライトブルー) | 3 |
| 複線プレートガーダー ライトブルー | 20-455Possible match | 複線プレートガーダー鉄橋Lブルー | 3 |
| PIER5 | 23-019Possible match | 複線橋脚 No.5 | 14 |
| EP718-15L | 20-202Possible match | 電動ポイント6番(左) | 12 |
| EP718-15R | 20-203Possible match | 電動ポイント6番(右) | 9 |
| EP481-15L | 20-220Possible match | 電動ポイント4番(左) | 7 |
| EP481-15R | 20-221Possible match | 電動ポイント4番(右) | 15 |
| /221 補助線路(左) S60L | 20-220Possible match | 電動ポイント4番(左) | 7 |
| /221 補助線路(右) S60R | 20-220Possible match | 電動ポイント4番(左) | 15 |
| 複線両渡りポイント(ダブルクロス) WX310 | 20-210Possible match | 複線両渡りポイント | 1 |
| EP481-15Y | 20-222Possible match | 電動Y字ポイント2番 | 2 |
| /160 | 23-150Possible match | 近郊形ホームDX 島式A | 32 |
| /160 | 23-151Possible match | 近郊形ホームDX 島式B | 8 |
| — | 23-160Possible match | 近郊形ホームDX 島式セット | 2 |
| — | 23-160Possible match | 近郊形ホームDX 島式セット | 2 |
| — | 23-152Possible match | 近郊形ホームDX 島式エンドB | 4 |
| 近郊型橋上駅舎 | 23-122Possible match | 近郊形橋上駅舎 | 1 |
| — | 23-123Possible match | 近郊形橋上駅舎 拡張セット | 3 |
| — | 23-123Possible match | 近郊形橋上駅舎 拡張セット | 3 |
| 近郊型橋上駅舎 ホーム階段 | 23-123Possible match | 近郊形橋上駅舎 拡張セット | 3 |
| /230 高架駅舎 | 23-125Possible match | 高架駅セット | 2 |
| /231 高架駅店舗 | 23-125Possible match | 高架駅セット | 4 |
| /230/231/232 高架駅プレート | 23-125Possible match | 高架駅セット | 27 |
| /230/231/232 高架駅側壁(低) | 23-125Possible match | 高架駅セット | 14 |
| /230/231/232 高架駅側壁(高大窓) | 23-125Possible match | 高架駅セット | 2 |
| /230 高架駅側壁(高) | 23-125Possible match | 高架駅セット | 14 |
| /232 高架駅エンド壁1(広左) | 23-125Possible match | 高架駅セット | 2 |
| /232 高架駅エンド壁2(広右) | 23-125Possible match | 高架駅セット | 2 |
| /232 高架駅エンド壁3(狭左) | 23-125Possible match | 高架駅セット | 1 |
| /131 ローカルホーム(対向式に組立) | 23-130Possible match | ローカルホームセット ** | 20 |
| ローカルホームエンド(対向式踏板有に組立:左) | 23-130Possible match | ローカルホームセット ** | 1 |
| ローカルホームエンド(対向式踏板有に組立:右) | 23-130Possible match | ローカルホームセット ** | 1 |
| ローカルホームエンド(対向式踏板無に組立:左) | 23-130Possible match | ローカルホームセット ** | 1 |
| ローカルホームエンド(対向式踏板無に組立:右) | 23-130Possible match | ローカルホームセット ** | 1 |
| ローカル駅舎 | 23-220Possible match | ローカル地上駅舎 | 1 |
| 駅前道路 駅前広場 | 23-411Possible match | 駅前道路セット | 1 |
| 駅前道路 広場前道路 | 23-411Possible match | 駅前道路セット | 1 |
| 駅前道路 バス停 | 23-411Possible match | 駅前道路セット | 1 |
| 駅前道路 交差点 | 23-411Possible match | 駅前道路セット | 1 |
| 駅前道路 タクシー乗り場 | 23-411Possible match | 駅前道路セット | 1 |
| — | 23-411Possible match | 駅前道路セット | 1 |
| 駅前延⻑道路 | 23-412Possible match | 駅前延長道路 | 1 |
| — | 23-414Possible match | T字路 | 1 |
| 絶縁ジョイナー | 24-816Possible match | 絶縁ジョイナー | 10 |
| — | 24-817Possible match | Sジョイナー | 249 |
| — | 24-834Possible match | 延長コード DC用(2m) | 24 |
| — | 24-833Possible match | 3分岐コネクター(30cm) | 6 |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 55 |
| ポイント延⻑コード | 24-841Possible match | ポイント延長コード | 56 |
| ユニトラック給電スイッチ | 24-850Possible match | 給電スイッチ | 4 |
| — | 22-018 | — | 6 |
| — | 22-082Possible match | N用ACアダプター | 6 |
| Total | 1,410 | ||
