KATO JapanPlan02_85_105
Season3 41
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- Not stated
- Track system
- UNITRACK
- Parts list
- 48 parts · with quantities
Source
Retrieved 2026-10-10

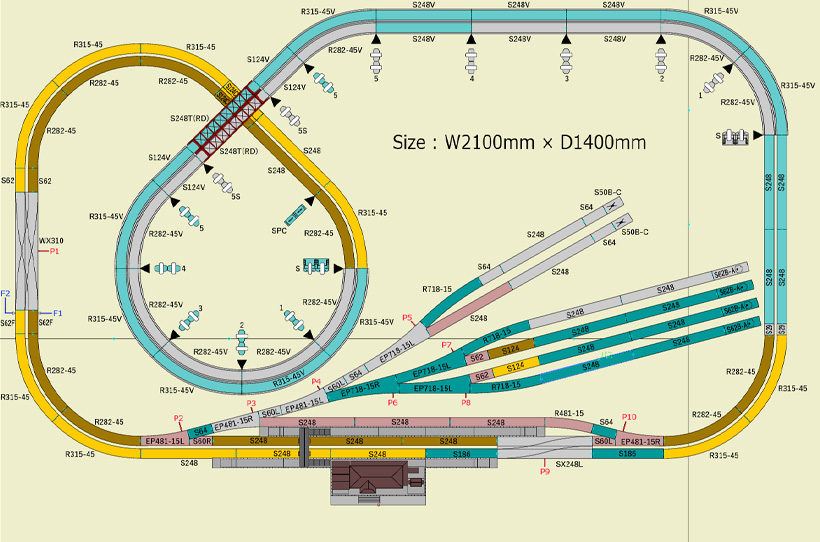

- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Package list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
48 parts436 pieces31 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| S | 20-000 | — | 248 |
| S186 | 20-010 | — | 2 |
| S124 | 20-020 | — | 2 |
| S64 | 20-030 | — | 6 |
| S62 | 20-040 | — | 4 |
| S62F | 20-041 | — | 2 |
| S29 | 20-091 | — | 2 |
| R282-45 | 20-110 | — | 8 |
| R315-45 | 20-120 | — | 8 |
| R718-15 | 20-150 | — | 3 |
| R481-15 | 20-160 | — | 1 |
| S62B-A | 20-046Possible match | 車止め線路A 62mm | 4 |
| S50B-C | 20-048Possible match | 車止め線路C 50mm | 2 |
| EP718-15L | 20-202Possible match | 電動ポイント6番(左) | 2 |
| EP718-15R | 20-203Possible match | 電動ポイント6番(右) | 2 |
| EP481-15L | 20-220Possible match | 電動ポイント4番(左) | 2 |
| EP481-15R | 20-221Possible match | 電動ポイント4番(右) | 2 |
| /221 補助線路(左) S60L | 20-220Possible match | 電動ポイント4番(左) | 3 |
| /221 補助線路(右) S60R | 20-220Possible match | 電動ポイント4番(左) | 1 |
| 複線両渡りポイント(ダブルクロス) WX310 | 20-210Possible match | 複線両渡りポイント | 1 |
| SX248L | 20-230Possible match | 複線片渡りポイント4番左 | 1 |
| 単線トラス鉄橋(朱) S248T(RD) | 20-430Possible match | 単線トラス鉄橋(朱) | 2 |
| S248V | 20-400 | — | 6 |
| S124V | 20-420 | — | 4 |
| R315-45V | 20-520 | — | 8 |
| R282-45V | 20-510 | — | 8 |
| -1 橋脚 階段部S | 23-015Possible match | 勾配橋脚基本セット (Pac) | 4 |
| -1 1 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 4 |
| -1 2 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 4 |
| -1 3 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 4 |
| -1 4 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 4 |
| -1/017-15 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 6 |
| 橋脚スペーサーSPC | 23-016 | — | 2 |
| 5S | 23-047Possible match | 単線鉄橋用橋脚No.5 50mm | 4 |
| /131 ローカルホーム(島式に組立) | 23-130Possible match | ローカルホームセット ** | 5 |
| /131 ローカルホーム(対向式に組立) | 23-130Possible match | ローカルホームセット ** | 3 |
| ローカルホームエンド(島式踏板無に組立) | 23-130Possible match | ローカルホームセット ** | 2 |
| ローカルホームエンド(対向式踏板無に組立:左) | 23-130Possible match | ローカルホームセット ** | 1 |
| ローカルホームエンド(対向式踏板無に組立:右) | 23-130Possible match | ローカルホームセット ** | 1 |
| ローカル駅舎 | 23-220Possible match | ローカル地上駅舎 | 1 |
| 跨線橋 | 23-224Possible match | ローカル跨線橋 | 1 |
| — | 24-817Possible match | Sジョイナー | 41 |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 10 |
| ポイント延⻑コード | 24-841Possible match | ポイント延長コード | 1 |
| — | 22-018 | — | 2 |
| — | 22-082Possible match | N用ACアダプター | 2 |
| /027/852他 リレーラー線路 124mm | 20-026Possible match | リレーラー線路124mm(2本入) | — |
| /852他 | 20-026Possible match | リレーラー線路124mm(2本入) | — |
| Total | 436 | ||
