KATO JapanPlan02_84_104
Season3 40
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- Not stated
- Track system
- UNITRACK
- Parts list
- 63 parts · with quantities
Source
Retrieved 2026-10-10

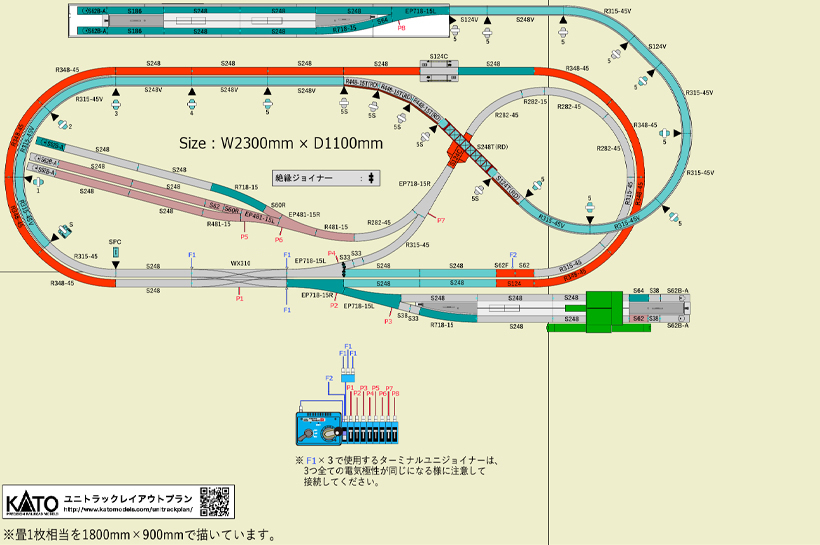

- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Package list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
63 parts215 pieces43 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| S248 | 20-000 | — | 27 |
| S186 | 20-010 | — | 2 |
| S124 | 20-020 | — | 1 |
| — | 20-027Possible match | 踏切線路#2 124mm | 2 |
| S64 | 20-030 | — | 2 |
| S62 | 20-040 | — | 3 |
| S62F | 20-041 | — | 1 |
| S33 | 20-092Possible match | 端数線路セットB | 3 |
| S38 | 20-092Possible match | 端数線路セットB | 3 |
| R282-45 | 20-110 | — | 4 |
| R282-15 | 20-111 | — | 1 |
| R315-45 | 20-120 | — | 4 |
| R348-45 | 20-132 | — | 8 |
| R718-15 | 20-150 | — | 3 |
| R481-15 | 20-160 | — | 2 |
| S62B-A | 20-046Possible match | 車止め線路A 62mm | 7 |
| EP718-15L | 20-202Possible match | 電動ポイント6番(左) | 3 |
| EP718-15R | 20-203Possible match | 電動ポイント6番(右) | 2 |
| EP481-15L | 20-220Possible match | 電動ポイント4番(左) | 1 |
| EP481-15R | 20-221Possible match | 電動ポイント4番(右) | 1 |
| /221 補助線路(右) S60R | 20-220Possible match | 電動ポイント4番(左) | 2 |
| 複線両渡りポイント(ダブルクロス) WX310 | 20-210Possible match | 複線両渡りポイント | 1 |
| 単線トラス鉄橋(朱) S248T(RD) | 20-430Possible match | 単線トラス鉄橋(朱) | 1 |
| 単線デッキガーダー鉄橋(朱) S124T(RD) | 20-460 | — | 1 |
| R448-15T(RD) | 20-465Possible match | 単線デッキガーダー曲線鉄橋 朱 | 3 |
| S248V | 20-400 | — | 4 |
| S124V | 20-420 | — | 2 |
| R315-45V | 20-520 | — | 8 |
| -1 橋脚 階段部S | 23-015Possible match | 勾配橋脚基本セット (Pac) | 1 |
| -1 1 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 1 |
| -1 2 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 1 |
| -1 3 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 1 |
| -1 4 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 1 |
| -1/017-15 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 10 |
| 橋脚スペーサーSPC | 23-016 | — | 1 |
| 5S | 23-047Possible match | 単線鉄橋用橋脚No.5 50mm | 5 |
| — | 23-171Possible match | 島式ホームA | 3 |
| — | 23-172Possible match | 島式ホームB(階段付) | 1 |
| — | 23-174Possible match | 島式ホームエンドA(2本入) | 2 |
| — | 23-175Possible match | 島式ホームエンドB(左右各1本入) | 1 |
| — | 23-175Possible match | 島式ホームエンドB(左右各1本入) | 1 |
| 橋上駅舎 | 23-200 | — | 1 |
| /230 高架駅舎 | 23-125Possible match | 高架駅セット | 1 |
| /231 高架駅店舗 | 23-125Possible match | 高架駅セット | 2 |
| /230/231/232 高架駅プレート | 23-125Possible match | 高架駅セット | 5 |
| /230/231/232 高架駅側壁(低) | 23-125Possible match | 高架駅セット | 4 |
| /230/231/232 高架駅側壁(高大窓) | 23-125Possible match | 高架駅セット | 1 |
| /230 高架駅側壁(高) | 23-125Possible match | 高架駅セット | 5 |
| /232 高架駅エンド壁1(広左) | 23-125Possible match | 高架駅セット | 1 |
| /232 高架駅エンド壁2(広右) | 23-125Possible match | 高架駅セット | 1 |
| /232 高架駅エンド壁4(狭右) | 23-125Possible match | 高架駅セット | 1 |
| 5W | 23-020Possible match | 複線高架 橋脚 | 2 |
| — | 24-817Possible match | Sジョイナー | 40 |
| ターミナルユニジョイナー | 24-818Possible match | ターミナル・ユニジョイナー | 3 |
| 分岐コネクター(⻘・白) | 24-827 | — | 1 |
| 絶縁ジョイナー | 24-816Possible match | 絶縁ジョイナー | 4 |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 8 |
| ポイント延⻑コード | 24-841Possible match | ポイント延長コード | 1 |
| ユニトラック逆転スイッチ | 24-851Possible match | 逆転スイッチ | 1 |
| — | 22-018 | — | 1 |
| — | 22-082Possible match | N用ACアダプター | 1 |
| /027/852他 リレーラー線路 124mm | 20-026Possible match | リレーラー線路124mm(2本入) | — |
| 他 | 20-852Possible match | (N)エンドレス基本セット マスター1(パワーパック付) | — |
| Total | 215 | ||
