KATO JapanPlan02_78_98
Season3 34
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- 270 × 135 cm
- Track system
- UNITRACK
- Parts list
- 48 parts · with quantities
Source
Retrieved 2026-10-10

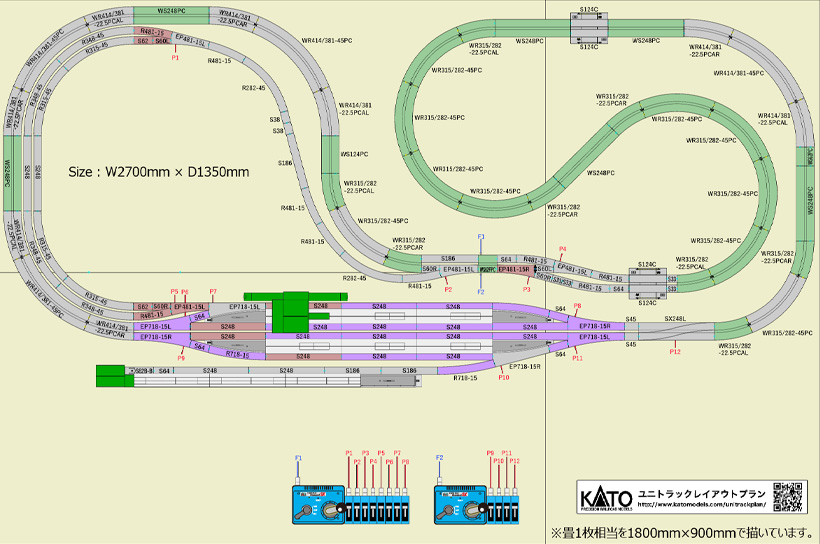

- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Package list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
48 parts163 pieces24 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| S248 | 20-000 | — | 20 |
| S186 | 20-010 | — | 4 |
| — | 20-027Possible match | 踏切線路#2 124mm | 4 |
| S64 | 20-030 | — | 6 |
| S62 | 20-040 | — | 2 |
| S62B-B | 20-047Possible match | 車止め線路B 62mm | 1 |
| S45 | 20-091 | — | 2 |
| S33 | 20-092Possible match | 端数線路セットB | 4 |
| S38 | 20-092Possible match | 端数線路セットB | 2 |
| R282-45 | 20-110 | — | 2 |
| R315-45 | 20-120 | — | 4 |
| R348-45 | 20-132 | — | 4 |
| R718-15 | 20-150 | — | 3 |
| R481-15 | 20-160 | — | 9 |
| S62B-B | 20-047Possible match | 車止め線路B 62mm | 1 |
| WS248PC | 20-004 | — | 6 |
| WS124PC | 20-023 | — | 1 |
| WS62PC | 20-042 | — | 1 |
| 複線フィーダー線路 WS62FPC | 20-043 | — | 1 |
| WR414/381-45PC | 20-181 | — | 4 |
| WR414/381PCAL | 20-182 | — | 4 |
| WR414/381PCAR | 20-182 | — | 4 |
| WR315/282-45PC | 20-183 | — | 10 |
| WR315/282PCAL | 20-184 | — | 4 |
| WR315/282PCAR | 20-184 | — | 4 |
| EP718-15L | 20-202Possible match | 電動ポイント6番(左) | 3 |
| EP718-15R | 20-203Possible match | 電動ポイント6番(右) | 3 |
| EP481-15L | 20-220Possible match | 電動ポイント4番(左) | 4 |
| EP481-15R | 20-221Possible match | 電動ポイント4番(右) | 1 |
| /221 補助線路(左) S60L | 20-220Possible match | 電動ポイント4番(左) | 2 |
| /221 補助線路(右) S60R | 20-220Possible match | 電動ポイント4番(左) | 3 |
| SX248L | 20-230Possible match | 複線片渡りポイント4番左 | 1 |
| — | 23-171Possible match | 島式ホームA | 4 |
| — | 23-172Possible match | 島式ホームB(階段付) | 2 |
| — | 23-175Possible match | 島式ホームエンドB(左右各1本入) | 2 |
| — | 23-175Possible match | 島式ホームエンドB(左右各1本入) | 2 |
| — | 23-178Possible match | 対向式ホームA | 2 |
| — | 23-179Possible match | 対向式ホームB | 1 |
| — | 23-180Possible match | 対向式ホームエンド | 1 |
| 橋上駅舎 | 23-200 | — | 1 |
| 地上駅舎 | 23-210 | — | 1 |
| — | 24-825 | — | 2 |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 12 |
| ポイント延⻑コード | 24-841Possible match | ポイント延長コード | 5 |
| — | 22-018 | — | 2 |
| — | 22-082Possible match | N用ACアダプター | 2 |
| /027/852他 リレーラー線路 124mm | 20-026Possible match | リレーラー線路124mm(2本入) | — |
| /852他 | 20-026Possible match | リレーラー線路124mm(2本入) | — |
| Total | 163 | ||
