KATO JapanPlan02_74_94
Season3 30
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- Not stated
- Track system
- UNITRACK
- Parts list
- 56 parts · with quantities
Source
Retrieved 2026-10-10

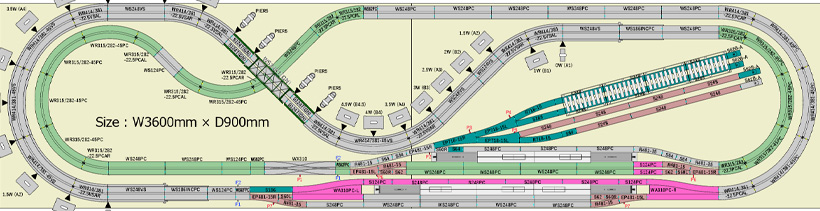

- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Package list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
56 parts227 pieces30 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| S248 | 20-000 | — | 13 |
| S186 | 20-010 | — | 2 |
| S64 | 20-030 | — | 4 |
| S62 | 20-040 | — | 3 |
| R718-15 | 20-150 | — | 2 |
| R481-15 | 20-160 | — | 7 |
| S62B-A | 20-046Possible match | 車止め線路A 62mm | 4 |
| WS248PC | 20-004 | — | 18 |
| WS124PC | 20-023 | — | 3 |
| WS62PC | 20-042 | — | 2 |
| 複線フィーダー線路 WS62FPC | 20-043 | — | 2 |
| WR414/381-45PC | 20-181 | — | 3 |
| WR414/381PCAL | 20-182 | — | 1 |
| WR414/381PCAR | 20-182 | — | 1 |
| WR315/282-45PC | 20-183 | — | 8 |
| WR315/282PCAL | 20-184 | — | 4 |
| WR315/282PCAR | 20-184 | — | 4 |
| 複線拡幅線路(左) WA310PC-L | 20-051Possible match | 複線間隔変換線路310mm左 | 1 |
| 複線拡幅線路(右) WA310PC-R | 20-052Possible match | 複線間隔変換線路310mm右 | 1 |
| S124PC | 20-874Possible match | V15 複線駅構内線路セット | 4 |
| S248PC | 20-875Possible match | 複線駅構内延長線路 | 8 |
| EP718-15L | 20-202Possible match | 電動ポイント6番(左) | 2 |
| EP718-15R | 20-203Possible match | 電動ポイント6番(右) | 1 |
| EP481-15L | 20-220Possible match | 電動ポイント4番(左) | 2 |
| EP481-15R | 20-221Possible match | 電動ポイント4番(右) | 3 |
| /221 補助線路(左) S60L | 20-220Possible match | 電動ポイント4番(左) | 2 |
| /221 補助線路(右) S60R | 20-220Possible match | 電動ポイント4番(左) | 3 |
| 複線両渡りポイント(ダブルクロス) WX310 | 20-210Possible match | 複線両渡りポイント | 1 |
| 単線デッキガーダー鉄橋(緑) S124T(GN) | 20-461 | — | 4 |
| 複線トラス鉄橋 緑 | 20-435 | — | 1 |
| WS248VS | 20-401 | — | 4 |
| WS124VS | 20-422 | — | 1 |
| WR414/381VS-45 | 20-544 | — | 4 |
| WR414/381VSAL | 20-545 | — | 4 |
| WR414/381VSAR | 20-545 | — | 4 |
| — | 24-817Possible match | Sジョイナー | 42 |
| 複線勾配アプローチ線路 WS186INC | 23-048Possible match | 複線勾配橋脚基本セット | 2 |
| 0W | 23-048Possible match | 複線勾配橋脚基本セット | 2 |
| 1.5W | 23-048Possible match | 複線勾配橋脚基本セット | 2 |
| 2.5W | 23-048Possible match | 複線勾配橋脚基本セット | 2 |
| 3.5W | 23-048Possible match | 複線勾配橋脚基本セット | 2 |
| 1W | 23-049Possible match | 複線勾配橋脚補助セット | 2 |
| 2W | 23-049Possible match | 複線勾配橋脚補助セット | 2 |
| 3W | 23-049Possible match | 複線勾配橋脚補助セット | 2 |
| 4W | 23-049Possible match | 複線勾配橋脚補助セット | 2 |
| 4.5W | 23-049Possible match | 複線勾配橋脚補助セット | 2 |
| 5W | 23-020Possible match | 複線高架 橋脚 | 2 |
| PIER5 | 23-019Possible match | 複線橋脚 No.5 | 4 |
| — | 23-171Possible match | 島式ホームA | 2 |
| — | 23-172Possible match | 島式ホームB(階段付) | 3 |
| — | 23-174Possible match | 島式ホームエンドA(2本入) | 4 |
| 電車庫 | 23-300 | — | 4 |
| 分岐コネクター(⻘・白) | 24-827 | — | 4 |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 7 |
| — | 22-018 | — | 2 |
| — | 22-082Possible match | N用ACアダプター | 2 |
| Total | 227 | ||
