KATO JapanPlan02_63_83
Season3 19
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- Not stated
- Track system
- UNITRACK
- Parts list
- 57 parts · with quantities
Source
Retrieved 2026-10-10

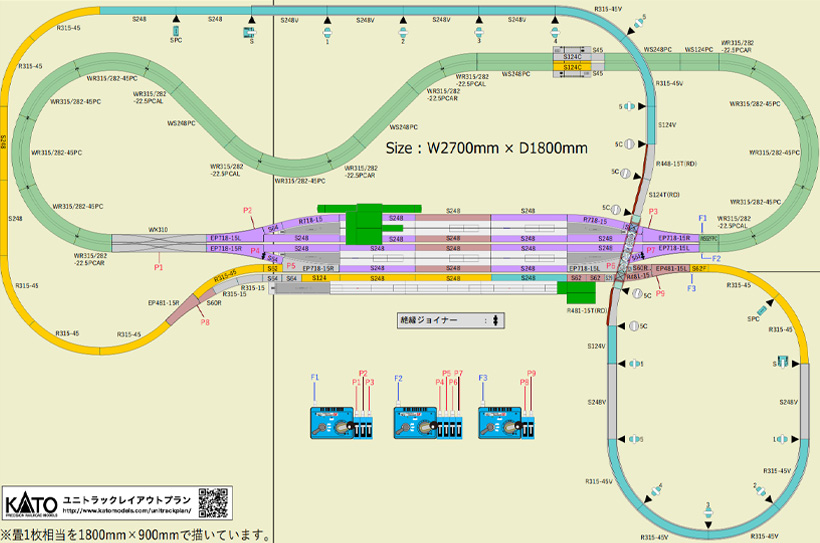

- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Package list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
57 parts356 pieces31 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| S248 | 20-000 | — | 23 |
| S124 | 20-020 | — | 1 |
| — | 20-027Possible match | 踏切線路#2 124mm | 2 |
| S64 | 20-030 | — | 2 |
| S62 | 20-040 | — | 3 |
| S62F | 20-041 | — | 1 |
| S45 | 20-091 | — | 2 |
| S29 | 20-091 | — | 2 |
| R315-45 | 20-120 | — | 8 |
| R315-15 | 20-121 | — | 2 |
| R718-15 | 20-150 | — | 2 |
| R481- | 20-160 | — | 151 |
| WS248PC | 20-004 | — | 4 |
| WS124PC | 20-023 | — | 1 |
| 複線フィーダー線路 WS62FPC | 20-043 | — | 1 |
| WR315/282-45PC | 20-183 | — | 8 |
| WR315/282PCAL | 20-184 | — | 4 |
| WR315/282PCAR | 20-184 | — | 4 |
| S248V | 20-400 | — | 6 |
| S124V | 20-420 | — | 2 |
| R315-45V | 20-520 | — | 6 |
| 単線トラス鉄橋(朱) S248T(RD) | 20-430Possible match | 単線トラス鉄橋(朱) | 1 |
| 単線デッキガーダー鉄橋(朱) S124T(RD) | 20-460 | — | 1 |
| R448-15T(RD) | 20-465Possible match | 単線デッキガーダー曲線鉄橋 朱 | 1 |
| R481-15T(RD) | 20-470Possible match | 単線デッキガーダー曲線鉄橋 R481-15°(朱) | 1 |
| — | 24-817Possible match | Sジョイナー | 43 |
| -1 橋脚 階段部S | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| -1 1 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| -1 2 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| -1 3 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| -1 4 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| -1/017-15 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 4 |
| 橋脚スペーサーSPC | 23-016 | — | 2 |
| 5C | 23-069Possible match | 単線鉄橋用円錐台形橋脚NO5 | 5 |
| EP718-15L | 20-202Possible match | 電動ポイント6番(左) | 3 |
| EP718-15R | 20-203Possible match | 電動ポイント6番(右) | 3 |
| EP481-15L | 20-220Possible match | 電動ポイント4番(左) | 1 |
| EP481-15R | 20-221Possible match | 電動ポイント4番(右) | 1 |
| /221 補助線路(右) S60R | 20-220Possible match | 電動ポイント4番(左) | 2 |
| 複線両渡りポイント(ダブルクロス) WX310 | 20-210Possible match | 複線両渡りポイント | 1 |
| — | 23-171Possible match | 島式ホームA | 4 |
| — | 23-172Possible match | 島式ホームB(階段付) | 2 |
| — | 23-175Possible match | 島式ホームエンドB(左右各1本入) | 2 |
| — | 23-175Possible match | 島式ホームエンドB(左右各1本入) | 2 |
| — | 23-178Possible match | 対向式ホームA | 2 |
| — | 23-179Possible match | 対向式ホームB | 1 |
| — | 23-180Possible match | 対向式ホームエンド | 1 |
| 橋上駅舎 | 23-200 | — | 1 |
| 地上駅舎 | 23-210 | — | 1 |
| 絶縁ジョイナー | 24-816Possible match | 絶縁ジョイナー | 4 |
| — | 24-825 | — | 3 |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 9 |
| ポイント延⻑コード | 24-841Possible match | ポイント延長コード | 4 |
| — | 22-018 | — | 3 |
| — | 22-082Possible match | N用ACアダプター | 3 |
| /027/852他 リレーラー線路 124mm | 20-026Possible match | リレーラー線路124mm(2本入) | — |
| /852他 | 20-026Possible match | リレーラー線路124mm(2本入) | — |
| Total | 356 | ||
