KATO JapanPlan02_59_79
Season3 15
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- Not stated
- Track system
- UNITRACK
- Parts list
- 43 parts · with quantities
Source
Retrieved 2026-10-10

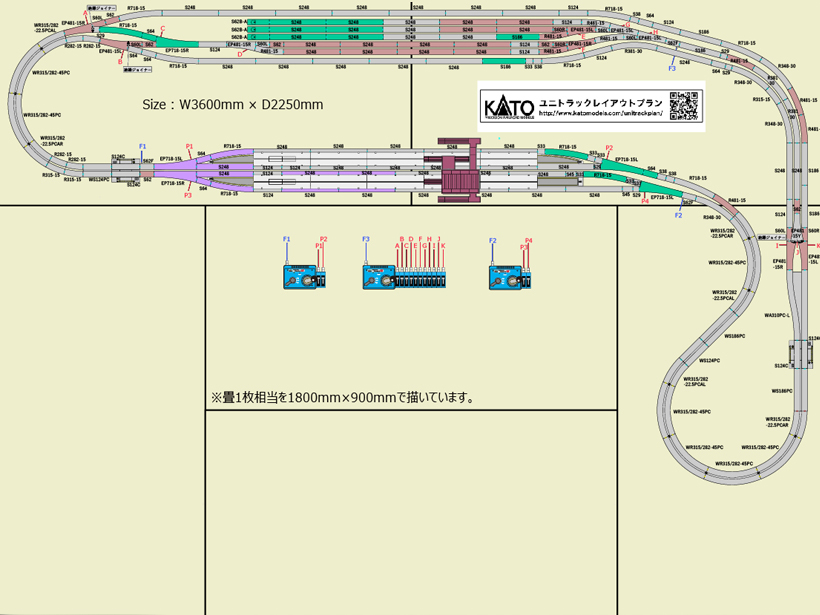

- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Package list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
43 parts224 pieces23 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| S248 | 20-000 | — | 60 |
| S186 | 20-010 | — | 6 |
| S124 | 20-020 | — | 12 |
| S64 | 20-030 | — | 4 |
| S62 | 20-040 | — | 6 |
| S62F | 20-041 | — | 3 |
| R282-15 | 20-111 | — | 4 |
| R315-15 | 20-121 | — | 3 |
| R348-30 | 20-130 | — | 4 |
| R381-30 | 20-140 | — | 3 |
| R481-15 | 20-160 | — | 9 |
| R718-15 | 20-150 | — | 11 |
| S45 | 20-091 | — | 2 |
| S29 | 20-091 | — | 5 |
| S38 | 20-092Possible match | 端数線路セットB | 4 |
| S33 | 20-092Possible match | 端数線路セットB | 7 |
| EP718-15L | 20-202Possible match | 電動ポイント6番(左) | 3 |
| EP718-15R | 20-203Possible match | 電動ポイント6番(右) | 1 |
| EP481-15L | 20-220Possible match | 電動ポイント4番(左) | 5 |
| EP481-15R | 20-221Possible match | 電動ポイント4番(右) | 4 |
| EP481-15Y | 20-222Possible match | 電動Y字ポイント2番 | 1 |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 15 |
| 絶縁ジョイナー | 24-816Possible match | 絶縁ジョイナー | 4 |
| /221 | 20-220Possible match | 電動ポイント4番(左) | 4 |
| WS186PC | 20-012 | — | 2 |
| WS124PC | 20-023 | — | 2 |
| WR315/282-45PC | 20-183 | — | 7 |
| WR315/282PCAL | 20-184 | — | 3 |
| WR315/282PCAR | 20-184 | — | 3 |
| WA310PC-L | 20-051Possible match | 複線間隔変換線路310mm左 | 1 |
| — | 23-150Possible match | 近郊形ホームDX 島式A | 8 |
| — | 23-151Possible match | 近郊形ホームDX 島式B | 2 |
| — | 23-160Possible match | 近郊形ホームDX 島式セット | 1 |
| — | 23-160Possible match | 近郊形ホームDX 島式セット | 2 |
| — | 23-152Possible match | 近郊形ホームDX 島式エンドB | 1 |
| 近郊型橋上駅舎 | 23-122Possible match | 近郊形橋上駅舎 | 1 |
| 近郊型橋上駅舎 階段(左) | 23-122Possible match | 近郊形橋上駅舎 | 1 |
| 近郊型橋上駅舎 階段(右) | 23-123Possible match | 近郊形橋上駅舎 拡張セット | 1 |
| — | 23-123Possible match | 近郊形橋上駅舎 拡張セット | 1 |
| — | 23-123Possible match | 近郊形橋上駅舎 拡張セット | 1 |
| 近郊型橋上駅舎 ホーム階段拡張部 | 23-123Possible match | 近郊形橋上駅舎 拡張セット | 1 |
| — | 22-012 | — | 3 |
| — | 22-082Possible match | N用ACアダプター | 3 |
| Total | 224 | ||
