KATO JapanPlan02_57_77
UNITRACK 57 (02_77)
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- Not stated
- Track system
- UNITRACK
- Parts list
- 54 parts · with quantities
Source
Retrieved 2026-10-10

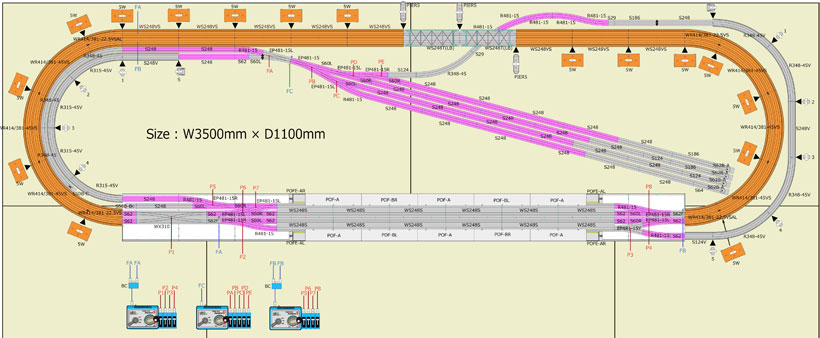

- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Package list ↗PDF · 2p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
54 parts380 pieces29 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| S248 | 20-000 | — | 28 |
| S186 | 20-010 | — | 3 |
| S124 | 20-020 | — | 3 |
| S64 | 20-030 | — | 1 |
| S62 | 20-040 | — | 10 |
| S62F | 20-041 | — | 2 |
| R348-45 | 20-132 | — | 4 |
| R481-15 | 20-160 | — | 11 |
| S62B-A | 20-046Possible match | 車止め線路A 62mm | 4 |
| S50B-C | 20-048Possible match | 車止め線路C 50mm | 2 |
| S29 | 20-091 | — | 2 |
| EP481-15L | 20-220Possible match | 電動ポイント4番(左) | 6 |
| EP481-15R | 20-221Possible match | 電動ポイント4番(右) | 5 |
| /221 S60L | 20-220Possible match | 電動ポイント4番(左) | 6 |
| /221 S60R | 20-220Possible match | 電動ポイント4番(左) | 5 |
| EP481-15Y | 20-222Possible match | 電動Y字ポイント2番 | 1 |
| 複線両渡りポイント(ダブルクロス) WX310 | 20-210Possible match | 複線両渡りポイント | 1 |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 6 |
| — | 24-825 | — | 2 |
| 分岐コネクター(⻘・白)BC | 24-827 | — | 2 |
| 複線高架線路フィーダー | 24-828Possible match | 複線高架線路フィーダー | 2 |
| ポイント延⻑コード | 24-841Possible match | ポイント延長コード | 7 |
| 絶縁ジョイナー | 24-816Possible match | 絶縁ジョイナー | 4 |
| ターミナルユニジョイナー | 24-818Possible match | ターミナル・ユニジョイナー | 1 |
| SJ | 24-817Possible match | Sジョイナー | 106 |
| S248V | 20-400 | — | 2 |
| S124V | 20-420 | — | 1 |
| R315-45V | 20-520 | — | 4 |
| R348-45V | 20-530 | — | 4 |
| 橋脚 階段部 S | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| 1 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| 2 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| 3 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| 4 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| 5 | 23-017Possible match | 橋脚NO5 (5ケ入) | 3 |
| WS248S | 20-006Possible match | 複線スラブ軌道直線線路248mm | 12 |
| WS248VS | 20-401 | — | 8 |
| WR414/381VS-45 | 20-544 | — | 6 |
| WR414/381VSAL | 20-545 | — | 2 |
| WR414/381VSAR | 20-545 | — | 2 |
| 5W | 23-020Possible match | 複線高架 橋脚 | 33 |
| 複線トラス鉄橋ライトブルー | 20-436Possible match | 複線トラス鉄橋(ライトブルー) | 2 |
| PIER5 | 23-019Possible match | 複線橋脚 No.5 | 3 |
| /121 POF-A | 23-114 | — | 6 |
| POF-BL | 23-115 | — | 2 |
| POF-BR | 23-116 | — | 2 |
| POFE-AL | 23-121 | — | 2 |
| POFE-AR | 23-121 | — | 2 |
| /230 高架駅舎 SV-T | 23-125Possible match | 高架駅セット | 1 |
| /231 高架駅店舗 SV-S | 23-125Possible match | 高架駅セット | 4 |
| /230/231/232 高架駅延⻑プレート PLT248-99 | 23-125Possible match | 高架駅セット | 20 |
| /230/231/232 高架駅側壁(低) PLTW-L | 23-125Possible match | 高架駅セット | 20 |
| /232 高架駅エンド壁1(左広) PLTWE1W | 23-125Possible match | 高架駅セット | 2 |
| — | 22-012 | — | 3 |
| Total | 380 | ||
