KATO JapanPlan02_54_74
TurnTable 14
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- Not stated
- Track system
- UNITRACK
- Parts list
- 81 parts · with quantities
Source
Retrieved 2026-10-10

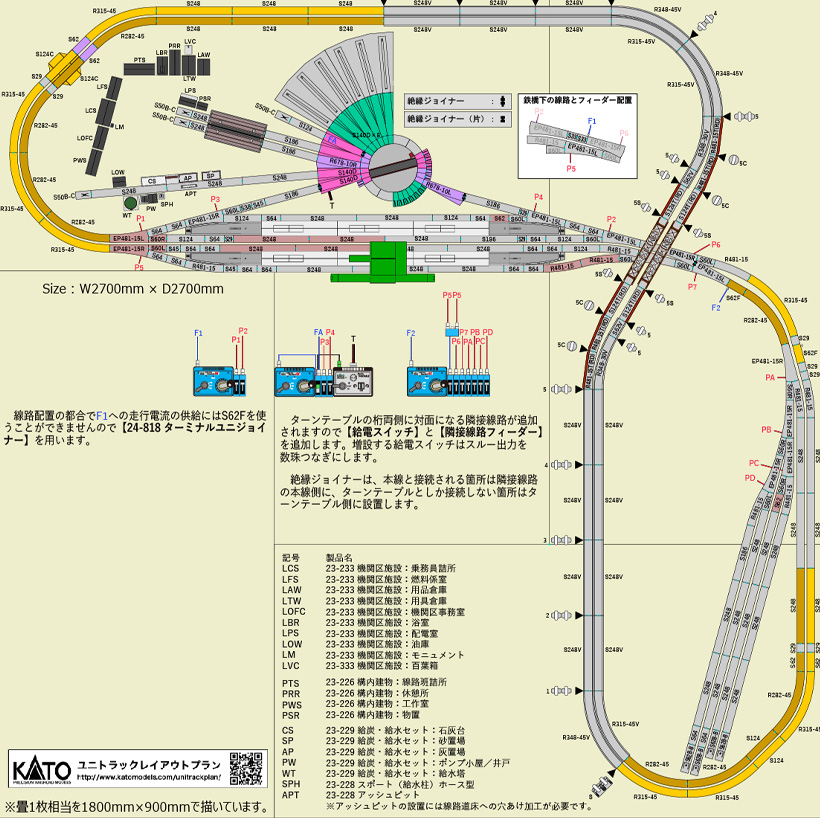

- Track plan ↗PDF · 1p
- Parts list ↗PDF · 2p
- Package list ↗PDF · 2p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
81 parts524 pieces61 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| S248 | 20-000 | — | 40 |
| S186 | 20-010 | — | 6 |
| S124 | 20-020 | — | 8 |
| S64 | 20-030 | — | 20 |
| S62 | 20-040 | — | 6 |
| S62F | 20-041 | — | 2 |
| R282-45 | 20-110 | — | 8 |
| R315-45 | 20-120 | — | 8 |
| R481- | 20-160 | — | 159 |
| S29 | 20-091 | — | 8 |
| S45 | 20-091 | — | 2 |
| S33 | 20-092Possible match | 端数線路セットB | 3 |
| S38 | 20-092Possible match | 端数線路セットB | 4 |
| S248V | 20-400 | — | 14 |
| S62V | 20-440 | — | 2 |
| R315-45V | 20-520 | — | 3 |
| R348-45V | 20-530 | — | 3 |
| R348-30V | 20-531 | — | 2 |
| SJ | 24-817Possible match | Sジョイナー | 52 |
| 橋脚 階段部S | 23-015Possible match | 勾配橋脚基本セット (Pac) | 4 |
| 1 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 4 |
| 2 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 4 |
| 3 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 4 |
| 4 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 4 |
| 5 | 23-017Possible match | 橋脚NO5 (5ケ入) | 8 |
| 単線トラス鉄橋(赤茶)S248T(RB) | 20-429Possible match | 単線トラス鉄橋(赤茶) | 2 |
| 5S | 23-047Possible match | 単線鉄橋用橋脚No.5 50mm | 4 |
| R481-15T(RD) | 20-470Possible match | 単線デッキガーダー曲線鉄橋 R481-15°(朱) | 4 |
| 5C | 23-069Possible match | 単線鉄橋用円錐台形橋脚NO5 | 4 |
| EP481-15L | 20-220Possible match | 電動ポイント4番(左) | 5 |
| EP481-15R | 20-221Possible match | 電動ポイント4番(右) | 7 |
| /221 補助線路(左)S60L | 20-220Possible match | 電動ポイント4番(左) | 8 |
| /221 補助線路(右)S60R | 20-220Possible match | 電動ポイント4番(左) | 4 |
| S62B-B | 20-047Possible match | 車止め線路B 62mm | 4 |
| S50B-C | 20-048Possible match | 車止め線路C 50mm | 4 |
| 電動ターンテーブル 本体 | 20-283Possible match | Nユニトラック電動ターンテーブル | 1 |
| ターンテーブル隣接線路フィーダーキット | 20-284Possible match | ターンテーブル隣接線路フィーダー | 1 |
| /285S140D | 20-283Possible match | Nユニトラック電動ターンテーブル | 10 |
| 電動ターンテーブル 隣接線路(曲線)左 R678-10L | 20-286Possible match | ターンテーブル拡張線路セット(曲 | 1 |
| 電動ターンテーブル 隣接線路(曲線)右 R678-10R | 20-286Possible match | ターンテーブル拡張線路セット(曲 | 1 |
| /285/286 | 20-283Possible match | Nユニトラック電動ターンテーブル | 8 |
| 電動ターンテーブル 車止め | 20-283Possible match | Nユニトラック電動ターンテーブル | 12 |
| — | 20-283Possible match | Nユニトラック電動ターンテーブル | — |
| 構内建物 線路班詰所PTS | 23-226Possible match | 構内建物セット | 1 |
| 構内建物 休憩所PRR | 23-226Possible match | 構内建物セット | 1 |
| 構内建物 工作室PWS | 23-226Possible match | 構内建物セット | 1 |
| 構内建物 物置PSR | 23-226Possible match | 構内建物セット | 1 |
| スポート(ホース型)SPH | 23-228Possible match | スポート・変圧柱(各1枚) | 1 |
| アッシュピットAPT | 23-228Possible match | スポート・変圧柱(各1枚) | 1 |
| 給炭・給水 石炭台CS | 23-229Possible match | 給炭・給水セット | 1 |
| 給炭・給水 砂置場SP | 23-229Possible match | 給炭・給水セット | 1 |
| 給炭・給水 灰置場AP | 23-229Possible match | 給炭・給水セット | 1 |
| 給炭・給水 ポンプ小屋/井戶 PW | 23-229Possible match | 給炭・給水セット | 1 |
| 給炭・給水 給水塔WT | 23-229Possible match | 給炭・給水セット | 1 |
| 機関区施設 乗務員詰所LCS | 23-233Possible match | 機関区施設セット | 1 |
| 機関区施設 燃料係室LFS | 23-233Possible match | 機関区施設セット | 1 |
| 機関区施設 用品倉庫LAW | 23-233Possible match | 機関区施設セット | 1 |
| 機関区施設 用具倉庫LTW | 23-233Possible match | 機関区施設セット | 1 |
| 機関区施設 機関区事務室 LOFC | 23-233Possible match | 機関区施設セット | 1 |
| 機関区施設 浴室LBR | 23-233Possible match | 機関区施設セット | 1 |
| 機関区施設 モニュメントLM | 23-233Possible match | 機関区施設セット | 1 |
| 機関区施設 百葉箱LVC | 23-233Possible match | 機関区施設セット | 1 |
| 機関区施設 配電室LPS | 23-233Possible match | 機関区施設セット | 1 |
| 機関区施設 油庫LOW | 23-233Possible match | 機関区施設セット | 1 |
| 木造機関庫 | 23-225Possible match | 木造機関庫 | 1 |
| — | 23-171Possible match | 島式ホームA | 4 |
| — | 23-172Possible match | 島式ホームB(階段付) | 2 |
| — | 23-176Possible match | 島式ホームエンドC(左右各1本入) | 2 |
| — | 23-176Possible match | 島式ホームエンドC(左右各1本入) | 2 |
| 橋上駅舎 | 23-200 | — | 1 |
| 絶縁ジョイナー | 24-816Possible match | 絶縁ジョイナー | 4 |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 11 |
| ポイント延⻑コード | 24-841Possible match | ポイント延長コード | 7 |
| /221他 | 20-220Possible match | 電動ポイント4番(左) | — |
| 分岐コネクター(⻘・白) | 24-827 | — | 1 |
| ターミナルユニジョイナー | 24-818Possible match | ターミナル・ユニジョイナー | 1 |
| — | 24-825 | — | 2 |
| ユニトラック給電スイッチ | 24-850Possible match | 給電スイッチ | 1 |
| — | 22-018 | — | 3 |
| — | 22-082Possible match | N用ACアダプター | 3 |
| ポイント延⻑コードは場所に合わせて適宜増減してください。 | 24-841Possible match | ポイント延長コード | — |
| Total | 524 | ||
