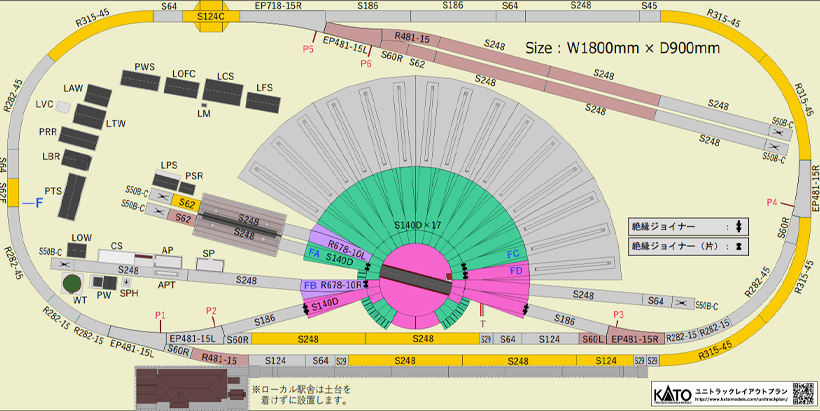

KATO JapanPlan02_52_72
TurnTable 12
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- Not stated
- Track system
- UNITRACK
- Parts list
- 62 parts · with quantities
Source
Retrieved 2026-10-10
- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Package list ↗PDF · 2p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
62 partsNaN pieces48 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| S248 | 20-000 | — | 16 |
| S186 | 20-010 | — | 4 |
| S124 | 20-020 | — | 2 |
| S64 | 20-030 | — | 6 |
| S62 | 20-040 | — | 3 |
| S62F | 20-041 | — | 1 |
| /027S124C | 20-026Possible match | リレーラー線路124mm(2本入) | 1 |
| S45 | 20-091 | — | 1 |
| S29 | 20-091 | — | 4 |
| R315-45 | 20-120 | — | 6 |
| R282-45 | 20-110 | — | 2 |
| R282-15 | 20-111 | — | 4 |
| R481- | 20-160 | — | 152 |
| EP718-15R | 20-203Possible match | 電動ポイント6番(右) | 1 |
| EP481-15L | 20-220Possible match | 電動ポイント4番(左) | 3 |
| EP481-15R | 20-221Possible match | 電動ポイント4番(右) | 2 |
| /221 補助線路(左) S60L | 20-220Possible match | 電動ポイント4番(左) | 1 |
| /221 補助線路(右) S60R | 20-220Possible match | 電動ポイント4番(左) | 4 |
| S50B-C | 20-048Possible match | 車止め線路C 50mm | 6 |
| 電動ターンテーブル 本体 | 20-283Possible match | Nユニトラック電動ターンテーブル | 1 |
| ターンテーブル隣接線路フィーダーキット | 20-284Possible match | ターンテーブル隣接線路フィーダー | 4 |
| /285S140D | 20-283Possible match | Nユニトラック電動ターンテーブル | 19 |
| 電動ターンテーブル 隣接線路(曲線)左 R678-10L | 20-286Possible match | ターンテーブル拡張線路セット(曲 | 1 |
| 電動ターンテーブル 隣接線路(曲線)右 R678-10R | 20-286Possible match | ターンテーブル拡張線路セット(曲 | 1 |
| /285/ | 20-283Possible match | Nユニトラック電動ターンテーブル | 28,610 |
| — | 20-283Possible match | Nユニトラック電動ターンテーブル | — |
| — | 20-283Possible match | Nユニトラック電動ターンテーブル | — |
| 構内建物 線路班詰所 PTS | 23-226Possible match | 構内建物セット | 1 |
| 構内建物 休憩所 PRR | 23-226Possible match | 構内建物セット | 1 |
| 構内建物 工作室 PWS | 23-226Possible match | 構内建物セット | 1 |
| 構内建物 物置PSR | 23-226Possible match | 構内建物セット | 1 |
| スポート(ホース型) SPH | 23-228Possible match | スポート・変圧柱(各1枚) | 1 |
| アッシュピットAPT | 23-228Possible match | スポート・変圧柱(各1枚) | 1 |
| 給炭・給水 石炭台 CS | 23-229Possible match | 給炭・給水セット | 1 |
| 給炭・給水 砂置場 SP | 23-229Possible match | 給炭・給水セット | 1 |
| 給炭・給水 灰置場 AP | 23-229Possible match | 給炭・給水セット | 1 |
| 給炭・給水 ポンプ小屋/井戶 PW | 23-229Possible match | 給炭・給水セット | 1 |
| 給炭・給水 給水塔 WT | 23-229Possible match | 給炭・給水セット | 1 |
| 機関区施設 乗務員詰所 LCS | 23-233Possible match | 機関区施設セット | 1 |
| 機関区施設 燃料係室 LFS | 23-233Possible match | 機関区施設セット | 1 |
| 機関区施設 用品倉庫 LAW | 23-233Possible match | 機関区施設セット | 1 |
| 機関区施設 用具倉庫 LTW | 23-233Possible match | 機関区施設セット | 1 |
| 機関区施設 機関区事務室 LOFC | 23-233Possible match | 機関区施設セット | 1 |
| 機関区施設 浴室 LBR | 23-233Possible match | 機関区施設セット | 1 |
| 機関区施設 モニュメント LM | 23-233Possible match | 機関区施設セット | 1 |
| 機関区施設 百葉箱 LVC | 23-233Possible match | 機関区施設セット | 1 |
| 機関区施設 配電室 LPS | 23-233Possible match | 機関区施設セット | 1 |
| 機関区施設 油庫 LOW | 23-233Possible match | 機関区施設セット | 1 |
| 木造機関庫 | 23-225Possible match | 木造機関庫 | 1 |
| /131 ローカルホーム(対向式に組立) | 23-130Possible match | ローカルホームセット ** | 6 |
| ローカルホームエンド(対向式踏板無に組立:左) | 23-130Possible match | ローカルホームセット ** | 1 |
| ローカルホームエンド(対向式踏板無に組立:右) | 23-130Possible match | ローカルホームセット ** | 1 |
| ローカル駅舎 | 23-220Possible match | ローカル地上駅舎 | 1 |
| 絶縁ジョイナー | 24-816Possible match | 絶縁ジョイナー | 4 |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 4 |
| ポイント延⻑コード | 24-841Possible match | ポイント延長コード | 3 |
| — | 24-825 | — | 1 |
| ユニトラック給電スイッチ | 24-850Possible match | 給電スイッチ | 4 |
| — | 22-018 | — | 2 |
| — | 22-082Possible match | N用ACアダプター | 2 |
| 他 | 20-852Possible match | (N)エンドレス基本セット マスター1(パワーパック付) | — |
| /221他 | 20-220Possible match | 電動ポイント4番(左) | — |
| Total | 28,906 | ||
