KATO JapanPlan02_42_62
TurnTable 02
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- Not stated
- Track system
- UNITRACK
- Parts list
- 39 parts · with quantities
Source
Retrieved 2026-10-10

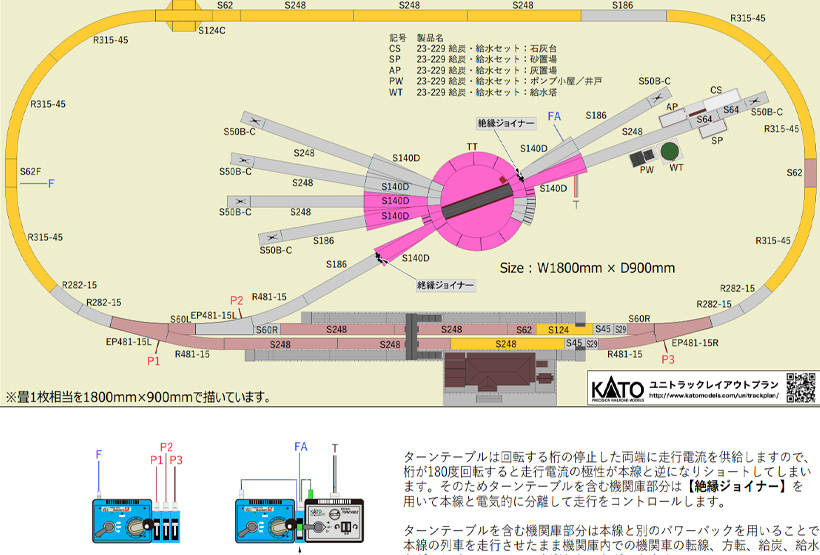

- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Package list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
39 partsNaN pieces28 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| S248 | 20-000 | — | 12 |
| S186 | 20-010 | — | 4 |
| S124 | 20-020 | — | 1 |
| S64 | 20-030 | — | 2 |
| S62 | 20-040 | — | 3 |
| S62F | 20-041 | — | 1 |
| /027S124C | 20-026Possible match | リレーラー線路124mm(2本入) | 1 |
| S45 | 20-091 | — | 2 |
| S29 | 20-091 | — | 2 |
| R315-45 | 20-120 | — | 6 |
| R282-15 | 20-111 | — | 4 |
| EP481-15L | 20-220Possible match | 電動ポイント4番(左) | 2 |
| EP481-15R | 20-221Possible match | 電動ポイント4番(右) | 1 |
| /221 補助線路(左) S60L | 20-220Possible match | 電動ポイント4番(左) | 1 |
| /221 補助線路(右) S60R | 20-220Possible match | 電動ポイント4番(左) | 2 |
| S50B-C | 20-048Possible match | 車止め線路C 50mm | 6 |
| 電動ターンテーブル 本体 TT | 20-283Possible match | Nユニトラック電動ターンテーブル | 1 |
| /285S140D | 20-283Possible match | Nユニトラック電動ターンテーブル | 7 |
| /285/ | 20-283Possible match | Nユニトラック電動ターンテーブル | 2,864 |
| — | 20-283Possible match | Nユニトラック電動ターンテーブル | — |
| — | 20-283Possible match | Nユニトラック電動ターンテーブル | — |
| ローカル駅舎 | 23-220Possible match | ローカル地上駅舎 | 1 |
| /131 ローカルホーム(対向式に組立) | 23-130Possible match | ローカルホームセット ** | 7 |
| ローカルホームエンド(対向式踏板有に組立:左) | 23-130Possible match | ローカルホームセット ** | 1 |
| ローカルホームエンド(対向式踏板無に組立:左) | 23-130Possible match | ローカルホームセット ** | 1 |
| ローカルホームエンド(対向式踏板有に組立:右) | 23-130Possible match | ローカルホームセット ** | 1 |
| ローカルホームエンド(対向式踏板無に組立:右) | 23-130Possible match | ローカルホームセット ** | 1 |
| 跨線橋 | 23-224Possible match | ローカル跨線橋 | 1 |
| 給炭・給水 石炭台 CS | 23-229Possible match | 給炭・給水セット | 1 |
| 給炭・給水 砂置場 SP | 23-229Possible match | 給炭・給水セット | 1 |
| 給炭・給水 灰置場 AP | 23-229Possible match | 給炭・給水セット | 1 |
| 給炭・給水 ポンプ小屋/井戶 PW | 23-229Possible match | 給炭・給水セット | 1 |
| 給炭・給水 給水塔 WT | 23-229Possible match | 給炭・給水セット | 1 |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 3 |
| ユニトラック給電スイッチ | 24-850Possible match | 給電スイッチ | 1 |
| 絶縁ジョイナー | 24-816Possible match | 絶縁ジョイナー | 2 |
| 絶縁ジョイナー(片) | 20-283Possible match | Nユニトラック電動ターンテーブル | 2 |
| — | 22-018 | — | 2 |
| — | 22-082Possible match | N用ACアダプター | 2 |
| Total | 2,952 | ||
