KATO JapanPlan02_32_52
UNITRACK 32 (02_52)
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- Not stated
- Track system
- UNITRACK
- Parts list
- 44 parts · with quantities
Source
Retrieved 2026-10-10

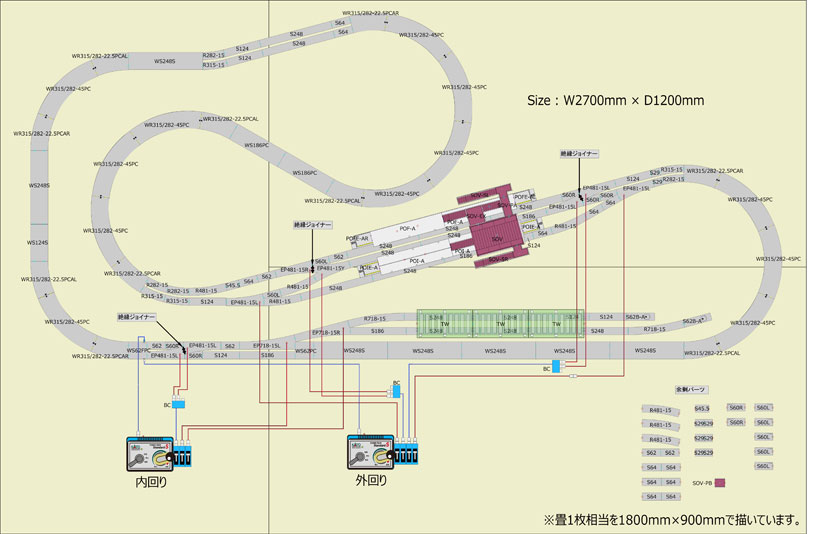

- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Package list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
44 parts150 pieces17 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| S248 | 20-000 | — | 12 |
| S186 | 20-010 | — | 4 |
| S124 | 20-020 | — | 8 |
| S64 | 20-030 | — | 6 |
| S62 | 20-040 | — | 4 |
| S62B-A | 20-046Possible match | 車止め線路A 62mm | 2 |
| S45.5 | 20-091 | — | 1 |
| S29 | 20-091 | — | 2 |
| R282-15 | 20-111 | — | 4 |
| R315-15 | 20-121 | — | 4 |
| R481-15 | 20-160 | — | 4 |
| R718-15 | 20-150 | — | 2 |
| WS248PC | 20-004 | — | 7 |
| WS186PC | 20-012 | — | 2 |
| WS124PC | 20-023 | — | 1 |
| WS62PC | 20-042 | — | 1 |
| 複線フィーダー線路WS62FPC | 20-043 | — | 1 |
| WR414/381PCAL | 20-182 | — | 5 |
| WR414/381PCAR | 20-182 | — | 5 |
| WR315/282-45PC | 20-183 | — | 12 |
| EP718-15L | 20-202Possible match | 電動ポイント6番(左) | 1 |
| EP718-15R | 20-203Possible match | 電動ポイント6番(右) | 1 |
| EP481-15L | 20-220Possible match | 電動ポイント4番(左) | 6 |
| EP481-15R | 20-221Possible match | 電動ポイント4番(右) | 1 |
| /221 S60L | 20-220Possible match | 電動ポイント4番(左) | 2 |
| /221 S60R | 20-220Possible match | 電動ポイント4番(左) | 5 |
| EP481-15Y | 20-222Possible match | 電動Y字ポイント2番 | 1 |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 7 |
| ポイント延⻑コード | 24-841Possible match | ポイント延長コード | 1 |
| 分岐コネクター(⻘・白)BC | 24-827 | — | 3 |
| 絶縁ジョイナー | 24-816Possible match | 絶縁ジョイナー | 6 |
| — | 24-817Possible match | Sジョイナー | 12 |
| /120 POI-A | 23-107 | — | 2 |
| 近郊型島式ホームエンドA POIE-A | 23-120 | — | 2 |
| /121 POF-A | 23-114 | — | 1 |
| POFE-AL | 23-121 | — | 1 |
| POFE-AR | 23-121 | — | 1 |
| 近郊型橋上駅舎 SOV | 23-122Possible match | 近郊形橋上駅舎 | 1 |
| 近郊型橋上駅舎 階段(左) SOV-SL | 23-122Possible match | 近郊形橋上駅舎 | 1 |
| 近郊型橋上駅舎 階段(右) SOV-SR | 23-123Possible match | 近郊形橋上駅舎 拡張セット | 1 |
| SOV-PA | 23-123Possible match | 近郊形橋上駅舎 拡張セット | 1 |
| 近郊型橋上駅舎 ホーム階段 SOV-EX | 23-123Possible match | 近郊形橋上駅舎 拡張セット | 1 |
| 電車庫 TW | 23-300 | — | 3 |
| — | 22-012 | — | 2 |
| Total | 150 | ||
