KATO JapanPlan02_31_51
UNITRACK 31 (02_51)
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- Not stated
- Track system
- UNITRACK
- Parts list
- 31 parts · with quantities
Source
Retrieved 2026-10-10

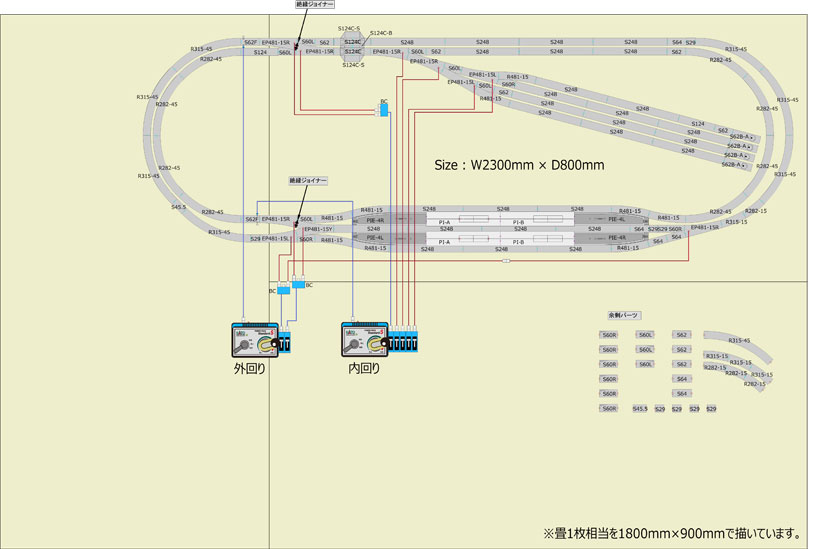

- Track plan ↗PDF · 1p
- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Package list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
31 parts135 pieces10 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| S248 | 20-000 | — | 28 |
| S124 | 20-020 | — | 2 |
| S124C | 20-021 | — | 2 |
| 踏切線路 スロープ S124C-S | 20-021 | — | 2 |
| 踏切線路 複線用アダプタ S124C-B | 20-021 | — | 1 |
| S64 | 20-030 | — | 4 |
| S62 | 20-040 | — | 3 |
| S62F | 20-041 | — | 2 |
| S62B-A | 20-046Possible match | 車止め線路A 62mm | 4 |
| S45.5 | 20-091 | — | 1 |
| S29 | 20-091 | — | 4 |
| R315-45 | 20-120 | — | 7 |
| R315-15 | 20-121 | — | 1 |
| R282-45 | 20-110 | — | 8 |
| R282-15 | 20-111 | — | 1 |
| R481-15 | 20-160 | — | 9 |
| EP481-15L | 20-220Possible match | 電動ポイント4番(左) | 3 |
| EP481-15R | 20-221Possible match | 電動ポイント4番(右) | 6 |
| /221 S60L | 20-220Possible match | 電動ポイント4番(左) | 6 |
| /221 S60R | 20-220Possible match | 電動ポイント4番(左) | 3 |
| EP481-15Y | 20-222Possible match | 電動Y字ポイント2番 | 1 |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 7 |
| ポイント延⻑コード | 24-841Possible match | ポイント延長コード | 1 |
| 分岐コネクター(⻘・白)BC | 24-827 | — | 3 |
| 絶縁ジョイナー | 24-816Possible match | 絶縁ジョイナー | 4 |
| — | 24-817Possible match | Sジョイナー | 12 |
| PI-A | 23-100 | — | 2 |
| PI-B | 23-101 | — | 2 |
| PIE-4L | 23-105 | — | 2 |
| PIE-4R | 23-105 | — | 2 |
| — | 22-012 | — | 2 |
| Total | 135 | ||
