KATO JapanPlan02_30_50
UNITRACK 30 (02_50)
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- Not stated
- Track system
- UNITRACK
- Parts list
- 30 parts · with quantities
Source
Retrieved 2026-10-10

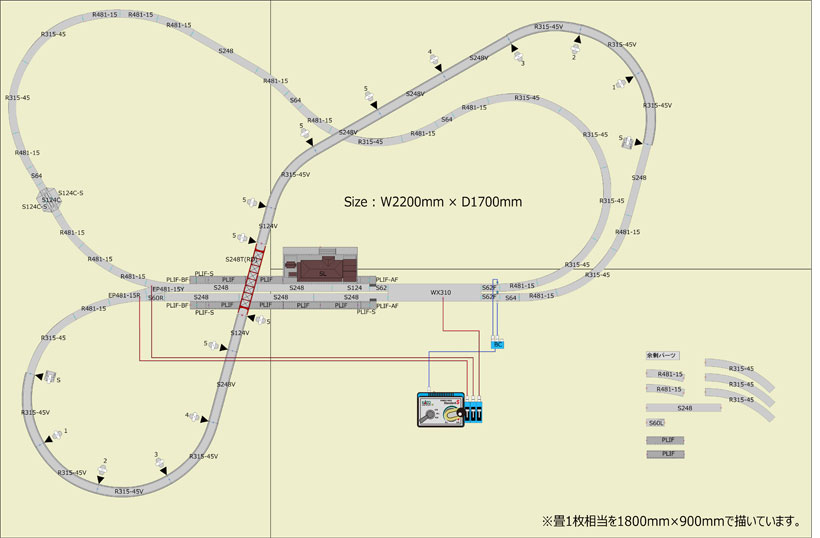

- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Package list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
30 parts121 pieces17 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| S248 | 20-000 | — | 7 |
| S124 | 20-020 | — | 1 |
| S124C | 20-021 | — | 1 |
| 踏切線路 スロープ S124C-S | 20-021 | — | 2 |
| S64 | 20-030 | — | 4 |
| S62 | 20-040 | — | 1 |
| S62F | 20-041 | — | 2 |
| R315-45 | 20-120 | — | 9 |
| R481-15 | 20-160 | — | 15 |
| S248V | 20-400 | — | 4 |
| S124V | 20-420 | — | 2 |
| R315-45V | 20-520 | — | 8 |
| 橋脚 階段部 S | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| 1 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| 2 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| 3 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| 4 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| 5 | 23-017Possible match | 橋脚NO5 (5ケ入) | 6 |
| 複線両渡りポイント(ダブルクロス) WX310 | 20-210Possible match | 複線両渡りポイント | 1 |
| EP481-15R | 20-221Possible match | 電動ポイント4番(右) | 1 |
| /221 S60R | 20-220Possible match | 電動ポイント4番(左) | 1 |
| EP481-15Y | 20-222Possible match | 電動Y字ポイント2番 | 1 |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 3 |
| — | 24-817Possible match | Sジョイナー | 26 |
| /131 ローカルホーム PLIF | 23-130Possible match | ローカルホームセット ** | 6 |
| ローカルホームスロープ PLIF-S | 23-130Possible match | ローカルホームセット ** | 4 |
| ローカルホームエンド対向式踏板有 PLIF-AF | 23-130Possible match | ローカルホームセット ** | 2 |
| ローカルホームエンド対向式踏板無 PLIF-BF | 23-130Possible match | ローカルホームセット ** | 2 |
| ローカル駅舎 SL | 23-220Possible match | ローカル地上駅舎 | 1 |
| — | 22-012 | — | 1 |
| Total | 121 | ||
