KATO JapanPlan02_29_49
UNITRACK 49 (02_29)
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- Not stated
- Track system
- UNITRACK
- Parts list
- 39 parts · with quantities
Source
Retrieved 2026-10-10

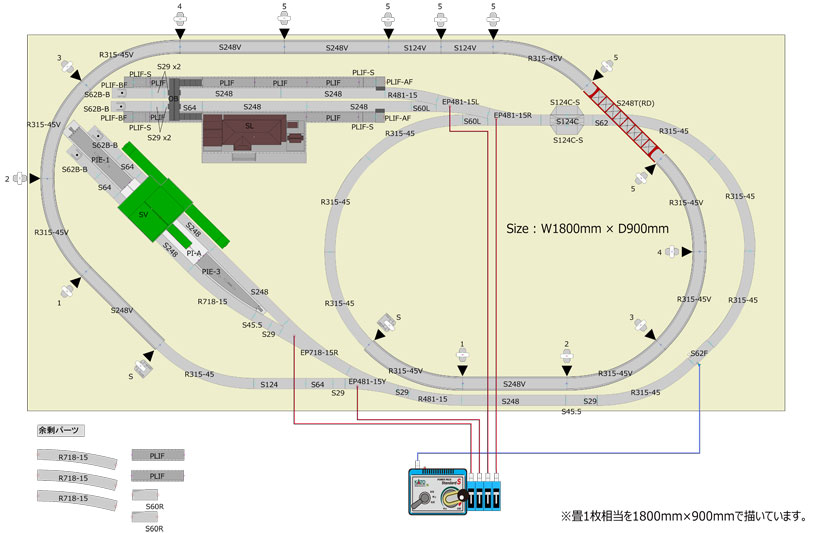

- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Package list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
39 parts132 pieces20 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| S248 | 20-000 | — | 8 |
| S124 | 20-020 | — | 1 |
| S124C | 20-021 | — | 1 |
| 踏切線路 スロープ S124C-S | 20-021 | — | 2 |
| S64 | 20-030 | — | 4 |
| S62 | 20-040 | — | 1 |
| S62F | 20-041 | — | 1 |
| S45.5 | 20-091 | — | 2 |
| S29 | 20-091 | — | 8 |
| R315-45 | 20-120 | — | 8 |
| R718-15 | 20-150 | — | 1 |
| R481-15 | 20-160 | — | 2 |
| S62B-B | 20-047Possible match | 車止め線路B 62mm | 4 |
| S248V | 20-400 | — | 4 |
| S124V | 20-420 | — | 2 |
| R315-45V | 20-520 | — | 8 |
| 橋脚 階段部 S | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| 1 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| 2 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| 3 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| 4 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 2 |
| 5 | 23-017Possible match | 橋脚NO5 (5ケ入) | 6 |
| EP718-15R | 20-203Possible match | 電動ポイント6番(右) | 1 |
| EP481-15L | 20-220Possible match | 電動ポイント4番(左) | 1 |
| EP481-15R | 20-221Possible match | 電動ポイント4番(右) | 1 |
| /221 S60L | 20-220Possible match | 電動ポイント4番(左) | 2 |
| EP481-15Y | 20-222Possible match | 電動Y字ポイント2番 | 1 |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 4 |
| — | 24-817Possible match | Sジョイナー | 29 |
| PI-A | 23-100 | — | 1 |
| PIE-1 | 23-102 | — | 1 |
| PIE-3 | 23-104 | — | 1 |
| /131 ローカルホーム PLIF | 23-130Possible match | ローカルホームセット ** | 6 |
| ローカルホームスロープ PLIF-S | 23-130Possible match | ローカルホームセット ** | 4 |
| ローカルホームエンド対向式踏板有 PLIF-AF | 23-130Possible match | ローカルホームセット ** | 2 |
| ローカルホームエンド対向式踏板無 PLIF-BF | 23-130Possible match | ローカルホームセット ** | 2 |
| ローカル駅舎 SL | 23-220Possible match | ローカル地上駅舎 | 1 |
| 跨線橋 OB | 23-224Possible match | ローカル跨線橋 | 1 |
| — | 22-012 | — | 1 |
| Total | 132 | ||
