KATO JapanPlan02_28_48
Season2 25
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- Not stated
- Track system
- UNITRACK
- Parts list
- 57 parts · with quantities
Source
Retrieved 2026-10-10

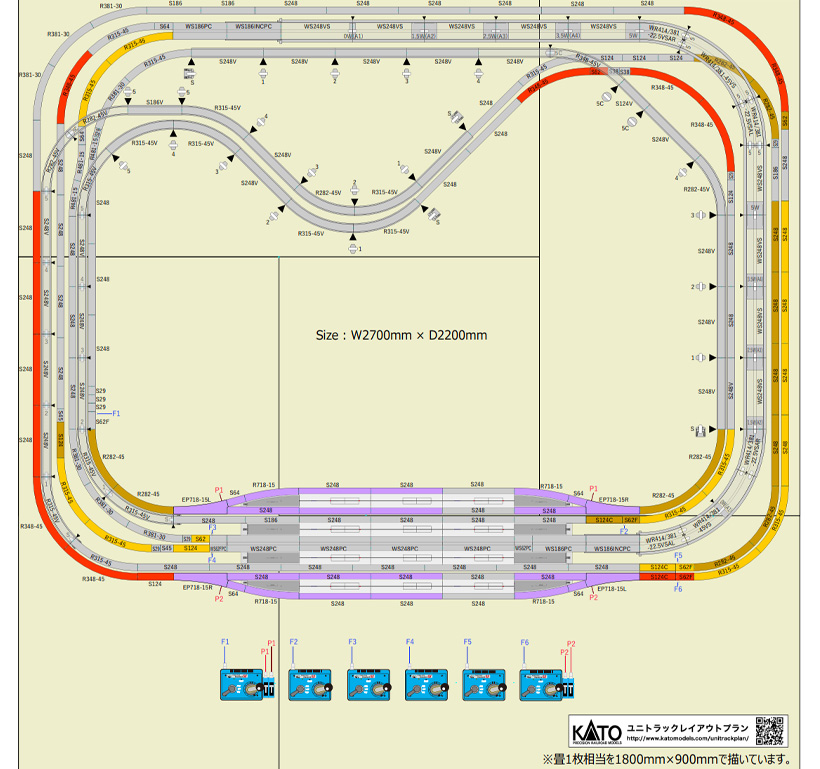

- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Package list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
57 parts397 pieces27 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| S248 | 20-000 | — | 64 |
| S186 | 20-010 | — | 4 |
| S124 | 20-020 | — | 7 |
| S124C | 20-026Possible match | リレーラー線路124mm(2本入) | 3 |
| S64 | 20-030 | — | 6 |
| S62 | 20-040 | — | 3 |
| S62F | 20-041 | — | 4 |
| S45 | 20-091 | — | 2 |
| S29 | 20-091 | — | 8 |
| S38 | 20-092Possible match | 端数線路セットB | 2 |
| R315-45 | 20-120 | — | 12 |
| R282-45 | 20-110 | — | 8 |
| R348-45 | 20-132 | — | 8 |
| R381-30 | 20-140 | — | 7 |
| R718-15 | 20-150 | — | 4 |
| R481-15 | 20-160 | — | 3 |
| EP718-15L | 20-202Possible match | 電動ポイント6番(左) | 2 |
| EP718-15R | 20-203Possible match | 電動ポイント6番(右) | 2 |
| S248V | 20-400 | — | 19 |
| S186V | 20-410 | — | 1 |
| S124V | 20-420 | — | 1 |
| R282-45V | 20-510 | — | 4 |
| R315-45V | 20-520 | — | 10 |
| R348-45V | 20-530 | — | 1 |
| -1 橋脚 階段部S | 23-015Possible match | 勾配橋脚基本セット (Pac) | 6 |
| -1 1 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 6 |
| -1 2 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 6 |
| -1 3 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 6 |
| -1 4 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 6 |
| -1/017-15 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 11 |
| 5C | 23-069Possible match | 単線鉄橋用円錐台形橋脚NO5 | 4 |
| WS248PC | 20-004 | — | 4 |
| WS186PC | 20-012 | — | 2 |
| WS62PC | 20-042 | — | 1 |
| 複線フィーダー線路 WS62FPC | 20-043 | — | 1 |
| WS248VS | 20-401 | — | 9 |
| WR414/381VS-45 | 20-544 | — | 2 |
| WR414/381VSAL | 20-545 | — | 2 |
| WR414/381VSAR | 20-545 | — | 2 |
| 複線勾配アプローチ線路 WS186INC | 23-048Possible match | 複線勾配橋脚基本セット | 2 |
| 0W | 23-048Possible match | 複線勾配橋脚基本セット | 2 |
| 1.5W | 23-048Possible match | 複線勾配橋脚基本セット | 2 |
| 2.5W | 23-048Possible match | 複線勾配橋脚基本セット | 2 |
| 3.5W | 23-048Possible match | 複線勾配橋脚基本セット | 2 |
| 5W | 23-020Possible match | 複線高架 橋脚 | 2 |
| — | 24-817Possible match | Sジョイナー | 93 |
| — | 23-171Possible match | 島式ホームA | 4 |
| — | 23-172Possible match | 島式ホームB(階段付) | 8 |
| — | 23-174Possible match | 島式ホームエンドA(2本入) | 4 |
| — | 23-175Possible match | 島式ホームエンドB(左右各1本入) | 2 |
| — | 23-175Possible match | 島式ホームエンドB(左右各1本入) | 2 |
| — | 24-825 | — | 1 |
| ポイントスイッチ | 24-840Possible match | ポイントスイッチ | 4 |
| ポイント延⻑コード | 24-841Possible match | ポイント延長コード | 2 |
| — | 22-018 | — | 6 |
| — | 22-082Possible match | N用ACアダプター | 6 |
| /852他 | 20-026Possible match | リレーラー線路124mm(2本入) | — |
| Total | 397 | ||
