KATO JapanPlan01-01
プラン 01-01
- Scale
- N1:148–160
- Gauge
- 9 mm
- Footprint
- 330 × 120 cm
- Track system
- UNITRACK
- Parts list
- 57 parts · with quantities
Source
Retrieved 2026-10-10

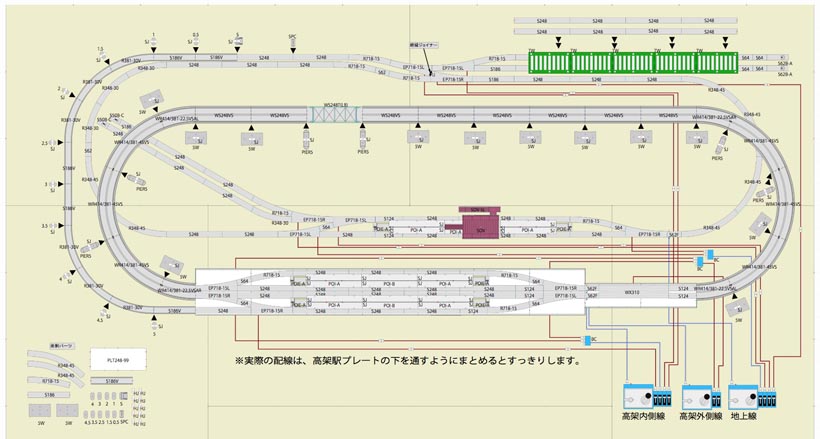

- Track plan ↗PDF · 1p
- Parts list ↗PDF · 1p
- Package list ↗PDF · 1p
- Track symbol key (shared by all plans) ↗PDF · 6p
Parts list
57 parts379 pieces30 in our catalog
Purple part numbers open the catalog page. Grey ones aren't in the catalog yet.
| Symbol | Part no. | Name | Qty |
|---|---|---|---|
| S248 | 20-000 | — | 56 |
| S186 | 20-010 | — | 3 |
| S124 | 20-020 | — | 8 |
| S64 | 20-030 | — | 10 |
| S62 | 20-040 | — | 2 |
| S62F | 20-041 | — | 3 |
| S62B-A | 20-046Possible match | 車止め線路A 62mm | 2 |
| S50B-C | 20-048Possible match | 車止め線路C 50mm | 2 |
| R348-30 | 20-130 | — | 4 |
| R348-45 | 20-132 | — | 6 |
| R718-15 | 20-150 | — | 9 |
| S186V | 20-410 | — | 5 |
| R381-30V | 20-540 | — | 6 |
| SJ | 24-817Possible match | Sジョイナー | 86 |
| 橋脚 階段部 S | 23-015Possible match | 勾配橋脚基本セット (Pac) | 1 |
| 1 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 1 |
| 2 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 1 |
| 3 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 1 |
| 4 | 23-015Possible match | 勾配橋脚基本セット (Pac) | 1 |
| 5 | 23-017Possible match | 橋脚NO5 (5ケ入) | 2 |
| 橋脚スペーサー SPC | 23-016 | — | 1 |
| 0.5 | 23-016 | — | 1 |
| 1.5 | 23-016 | — | 1 |
| 2.5 | 23-016 | — | 1 |
| 3.5 | 23-016 | — | 1 |
| 4.5 | 23-016 | — | 1 |
| WS248VS | 20-401 | — | 8 |
| WR414/381VS-45 | 20-544 | — | 6 |
| WR414/381VSAL | 20-545 | — | 2 |
| WR414/381VSAR | 20-545 | — | 2 |
| 5W | 23-020Possible match | 複線高架 橋脚 | 26 |
| 複線トラス鉄橋ライトブルー | 20-436Possible match | 複線トラス鉄橋(ライトブルー) | 1 |
| PIER5 | 23-019Possible match | 複線橋脚 No.5 | 6 |
| EP-718-15L | 20-202Possible match | 電動ポイント6番(左) | 6 |
| EP-718-15R | 20-203Possible match | 電動ポイント6番(右) | 6 |
| 複線両渡りポイント（ダブルクロス） WX310 | 20-210Possible match | 複線両渡りポイント | 1 |
| ポイントスイッチ PSW | 24-840Possible match | ポイントスイッチ | 10 |
| 分岐コネクター（青・白） BC | 24-827 | — | 3 |
| ポイント延長コード | 24-841Possible match | ポイント延長コード | 19 |
| 絶縁ジョイナー IJ | 24-815Possible match | ユニジョイナー | 1 |
| POI-A | 23-107 | — | 7 |
| POI-B | 23-108 | — | 2 |
| 近郊型島式ホームエンドＡ POIE-A | 20-121 | — | 6 |
| 近郊型橋上駅舎 SOV | 23-122Possible match | 近郊形橋上駅舎 | 1 |
| 近郊型橋上駅舎 階段（左） SOV-SL | 23-122Possible match | 近郊形橋上駅舎 | 1 |
| /230 高架駅舎 SV-T | 23-125Possible match | 高架駅セット | 1 |
| /231 高架駅店舗 SV-S | 23-125Possible match | 高架駅セット | 2 |
| /230/231/232 高架駅延長プレート PLT248-99 | 23-125Possible match | 高架駅セット | 16 |
| /230/231/232 高架駅側壁（低） PLTW-L | 23-125Possible match | 高架駅セット | 8 |
| /230/231/232 高架駅側壁（高） PLTW-HA | 23-125Possible match | 高架駅セット | 9 |
| /230 高架駅側壁（高大窓） PLTW-HB | 23-125Possible match | 高架駅セット | 1 |
| /232 高架駅エンド壁１（左広） PLTWE1W | 23-125Possible match | 高架駅セット | 1 |
| /232 高架駅エンド壁２（右広） PLTWE2W | 23-125Possible match | 高架駅セット | 1 |
| /232 高架駅エンド壁３（左狭） PLTWE3S | 23-125Possible match | 高架駅セット | 1 |
| /232 高架駅エンド壁４（右狭） PLTWE4S | 23-125Possible match | 高架駅セット | 2 |
| 電車庫 TW | 23-300 | — | 5 |
| PPSS | 22-012 | — | 3 |
| Total | 379 | ||
