KATO 日本plan01-2
私鉄本線すれ違いプラン
- 比例
- N1:148–160
- 轨距
- 9 mm
- 占地
- 240 × 90 cm
- 轨道系统
- UNITRACK
- 清单
- 23 种零件 · 有数量
来源
抓取 2026-10-10

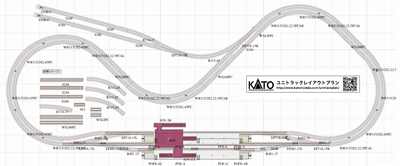

- 方案图 ↗PDF · 1p
- 零件清单 ↗PDF · 1p
- 轨道记号表（全站通用） ↗PDF · 6p
零件清单
23 种24 件10 种在图鉴里
紫色件号点进去是图鉴商品页；灰色是图鉴还没收录。
| 记号 | 件号 | 名称 | 数量 |
|---|---|---|---|
| — | 20-860可能对应 | V1 島式ホーム用待避線電動ポイントセット | — |
| — | 20-863可能对应 | V4対向式ホーム用行違い線電動ポイントセット | — |
| S248 | 20-000 | — | 1 |
| S186 | 20-010 | — | 1 |
| 絶縁ジョイナー IJ | 24-815可能对应 | ユニジョイナー | 1 |
| S50B-C | 20-048可能对应 | 車止め線路C 50mm | 1 |
| R315-45 | 20-120 | — | 1 |
| R481-15 | 20-160 | — | 1 |
| EP-718-15L | 20-202可能对应 | 電動ポイント6番(左) | 1 |
| EP-718-15R | 20-203可能对应 | 電動ポイント6番(右) | 3 |
| ポイントスイッチ | 24-840可能对应 | ポイントスイッチ | 2 |
| ポイント延長コード ポイント延長コード | 24-841可能对应 | ポイント延長コード | 2 |
| 分岐コネクター（青・白） | 24-827 | — | 2 |
| WS248PC | 20-004 | — | 2 |
| 複線フィーダー線路セット | 20-043 | — | — |
| — | 24-825 | — | 2 |
| WR315/282-45PC | 20-183 | — | 2 |
| — | 20-184 | — | — |
| 近郊型島式ホームセット | 20-120 | — | — |
| 近郊型対向式ホームセット | 23-121 | — | — |
| 近郊型橋上駅舎 | 23-122可能对应 | 近郊形橋上駅舎 | — |
| 近郊型橋上駅舎拡張セット | 23-123可能对应 | 近郊形橋上駅舎 拡張セット | — |
| — | 22-012 | — | 2 |
| 合计 | 24 | ||
