KATO 日本Plan02_49_69
TurnTable 09
- 比例
- N1:148–160
- 轨距
- 9 mm
- 占地
- 页面没写
- 轨道系统
- UNITRACK
- 清单
- 45 种零件 · 有数量
来源
抓取 2026-10-10

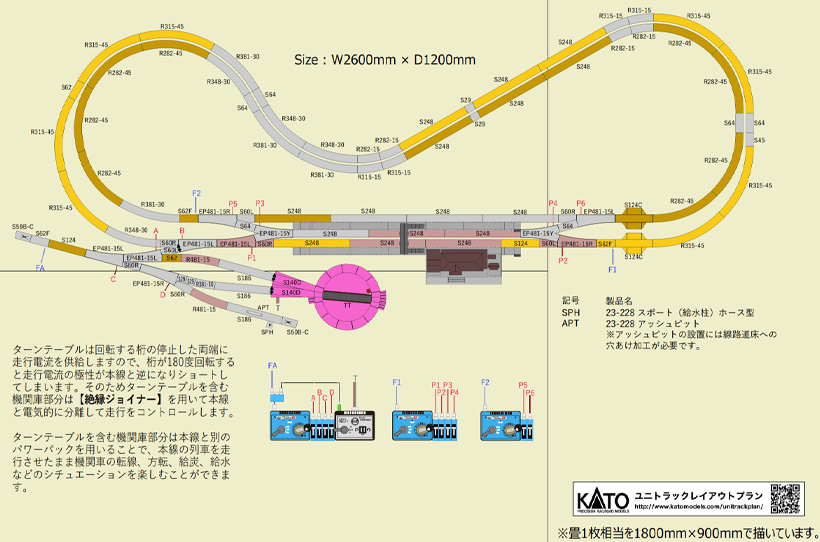

- 方案图 ↗PDF · 1p
- 零件清单 ↗PDF · 1p
- 套装清单 ↗PDF · 1p
- 轨道记号表（全站通用） ↗PDF · 6p
零件清单
45 种3,760 件27 种在图鉴里
紫色件号点进去是图鉴商品页；灰色是图鉴还没收录。
| 记号 | 件号 | 名称 | 数量 |
|---|---|---|---|
| S248 | 20-000 | — | 16 |
| S186 | 20-010 | — | 3 |
| S124 | 20-020 | — | 2 |
| S64 | 20-030 | — | 7 |
| S62 | 20-040 | — | 2 |
| S62F | 20-041 | — | 3 |
| /027S124C | 20-026可能对应 | リレーラー線路124mm(2本入) | 2 |
| S45 | 20-091 | — | 1 |
| S29 | 20-091 | — | 7 |
| S33 | 20-092可能对应 | 端数線路セットB | 3 |
| R315-45 | 20-120 | — | 8 |
| R282-45 | 20-110 | — | 8 |
| R315-15 | 20-121 | — | 4 |
| R282-15 | 20-111 | — | 4 |
| R348- | 20-130 | — | 304 |
| R381- | 20-140 | — | 304 |
| R481- | 20-160 | — | 152 |
| EP481-15L | 20-220可能对应 | 電動ポイント4番(左) | 5 |
| EP481-15R | 20-221可能对应 | 電動ポイント4番(右) | 3 |
| /221 補助線路(左) S60L | 20-220可能对应 | 電動ポイント4番(左) | 6 |
| /221 補助線路(右) S60R | 20-220可能对应 | 電動ポイント4番(左) | 2 |
| EP481-15Y | 20-222可能对应 | 電動Y字ポイント2番 | 2 |
| S50B-C | 20-048可能对应 | 車止め線路C 50mm | 2 |
| 電動ターンテーブル 本体 TT | 20-283可能对应 | Nユニトラック電動ターンテーブル | 1 |
| — | 20-283可能对应 | Nユニトラック電動ターンテーブル | — |
| /285S140D | 20-283可能对应 | Nユニトラック電動ターンテーブル | 2 |
| R381-10 | 20-141 | — | 2 |
| /285/ | 20-283可能对应 | Nユニトラック電動ターンテーブル | 2,862 |
| — | 20-283可能对应 | Nユニトラック電動ターンテーブル | — |
| ローカル駅舎 | 23-220可能对应 | ローカル地上駅舎 | 1 |
| /131 ローカルホーム(島式に組立) | 23-130可能对应 | ローカルホームセット ** | 5 |
| /131 ローカルホーム(対向式に組立) | 23-130可能对应 | ローカルホームセット ** | 3 |
| ローカルホームエンド(島式踏板無に組立:右) | 23-130可能对应 | ローカルホームセット ** | 1 |
| ローカルホームエンド(島式踏板有に組立:左) | 23-130可能对应 | ローカルホームセット ** | 1 |
| ローカルホームエンド(対向式踏板無に組立:左) | 23-130可能对应 | ローカルホームセット ** | 1 |
| ローカルホームエンド(対向式踏板有に組立:右) | 23-130可能对应 | ローカルホームセット ** | 1 |
| 跨線橋 | 23-224可能对应 | ローカル跨線橋 | 1 |
| スポート(ホース型) SPH | 23-228可能对应 | スポート・変圧柱(各1枚) | 1 |
| アッシュピットAPT | 23-228可能对应 | スポート・変圧柱(各1枚) | 1 |
| ポイントスイッチ | 24-840可能对应 | ポイントスイッチ | 10 |
| 分岐コネクター(⻘・白) | 24-827 | — | 1 |
| 絶縁ジョイナー | 24-816可能对应 | 絶縁ジョイナー | 7 |
| 絶縁ジョイナー(片) | 20-283可能对应 | Nユニトラック電動ターンテーブル | 3 |
| — | 22-018 | — | 3 |
| — | 22-082可能对应 | N用ACアダプター | 3 |
| 合计 | 3,760 | ||
